Deuxième partie
Retour à la première partie
Accès à la cage du miroir
Voila
deux appareils qui ont nécessités un changement, l'un le Minolta SRT
303, un changement de sa cage miroir, défoncée et l'autre, un Minolta
SRT 100X, un changement du carter de la monture, brisée sur un des
angles.

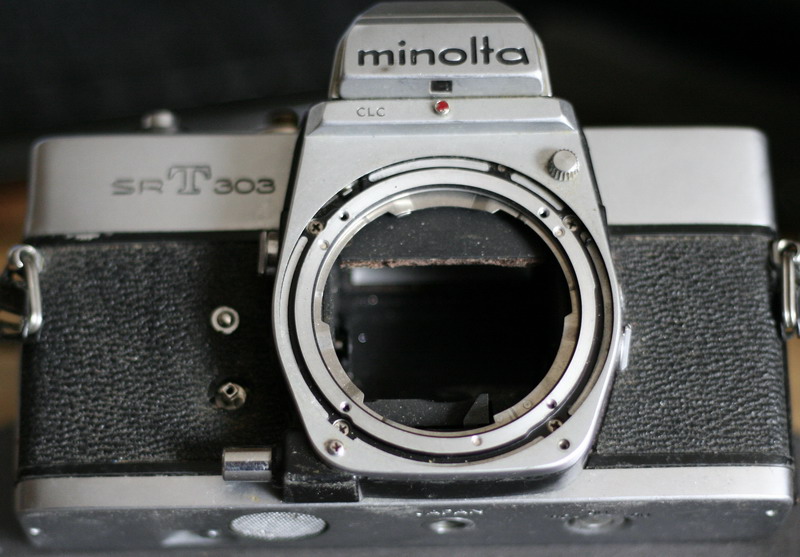

En premier retirer la monture grâce à 4 vis. Retirer l'anneau de transmission du diaphragme en retirant le fil. Faire sauter avec une lame très fine le point rouge qui masque une vis plate à coté du signe CLC, sur le capot de la monture. Dévisser les deux vis inférieures.
En premier retirer la monture grâce à 4 vis. Retirer l'anneau de transmission du diaphragme en retirant le fil. Faire sauter avec une lame très fine le point rouge qui masque une vis plate à coté du signe CLC, sur le capot de la monture. Dévisser les deux vis inférieures.

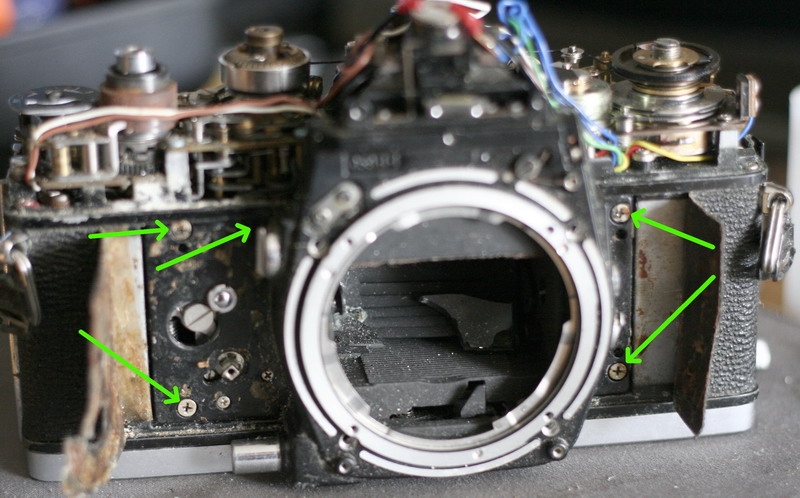

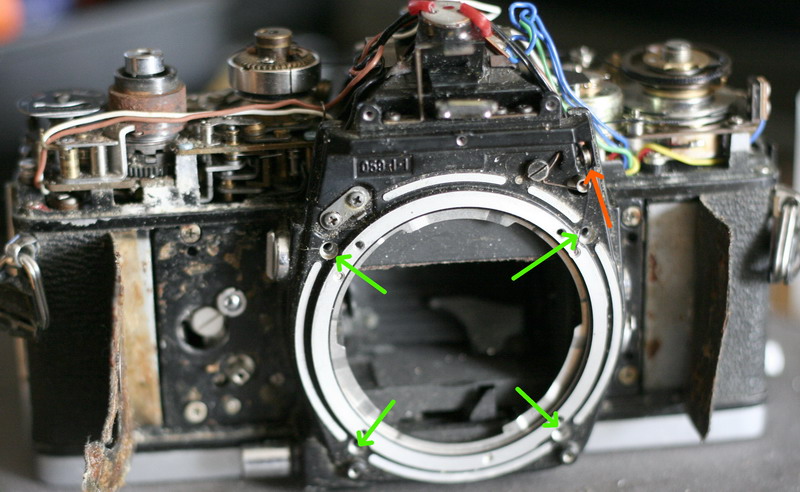

Le
bloc monture-miroir est fixé au châssis par 5 vis, matérialisée par les
flèches vertes. En fonction de l'année de fabrication, ces vis sont
plates ou de type cruciformes. Ces cinq points de fixation permettes le
réglage du registre de manière précise.
Les 4 autres vis servent à fixer la cage du miroir à la platine de la monture.
Pour sortir la cage miroir il faut sortir le prisme et dévisser la cage du dépoli sans la sortir. Ensuite armer l'appareil.

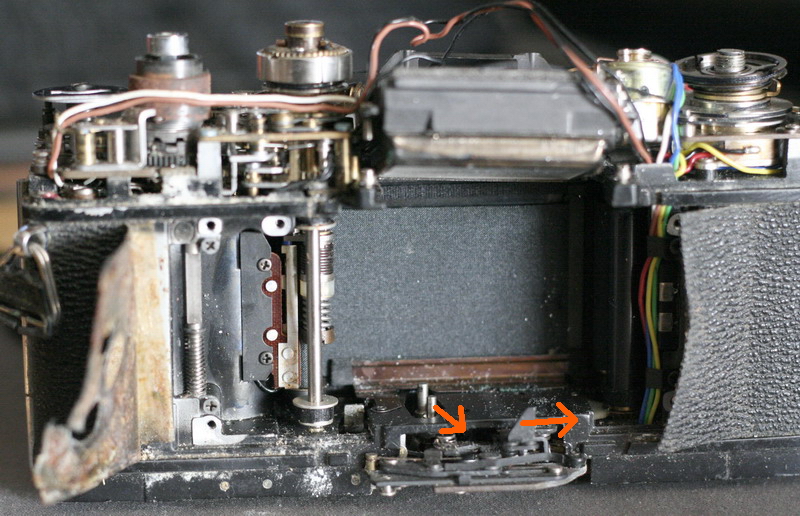

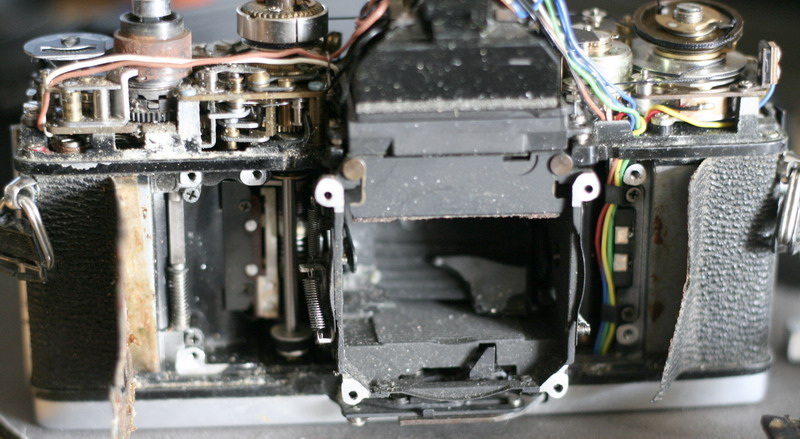

Cette
photo montre le boitier sans sa cage miroir. La flèche de gauche montre
la mécanique de remontée du miroir. Pour le remontage, la tige la plus
externe doit être tirée vers l'avant (position armée). La deuxième
flèche est pointée sur le levier de fermeture du diaphragme. Ce levier
doit être positionner à droite pour le remontage et pour la sortie de
la cage.

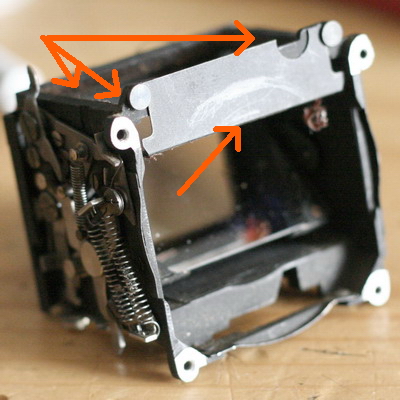

Il
faut profiter de la sortie de la cage pour remplacer les mousses
entourant le dépoli et celle qui arrête le miroir en position haute.

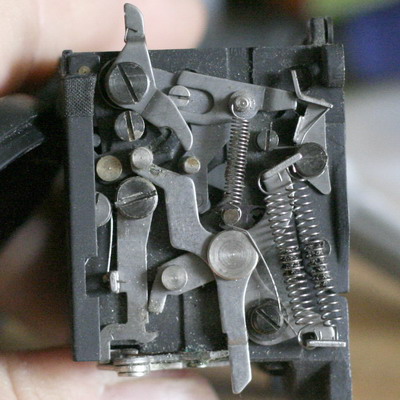

Photo suivante: Miroir baissé.
Photo suivante: Miroir baissé.

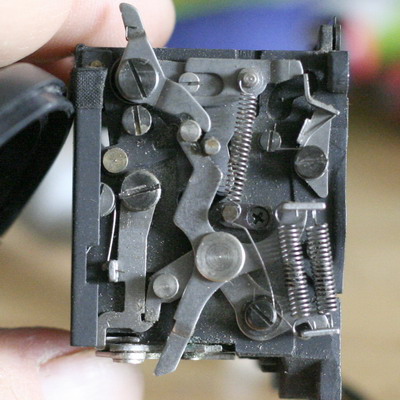

Miroir relevé. Le levier du dessus doit être positionné à la main horizontalement pour le remontage.
Photo suivante: Minolta SRT 100x dont la platine est à changer.
Photo suivante: Minolta SRT 100x dont la platine est à changer.

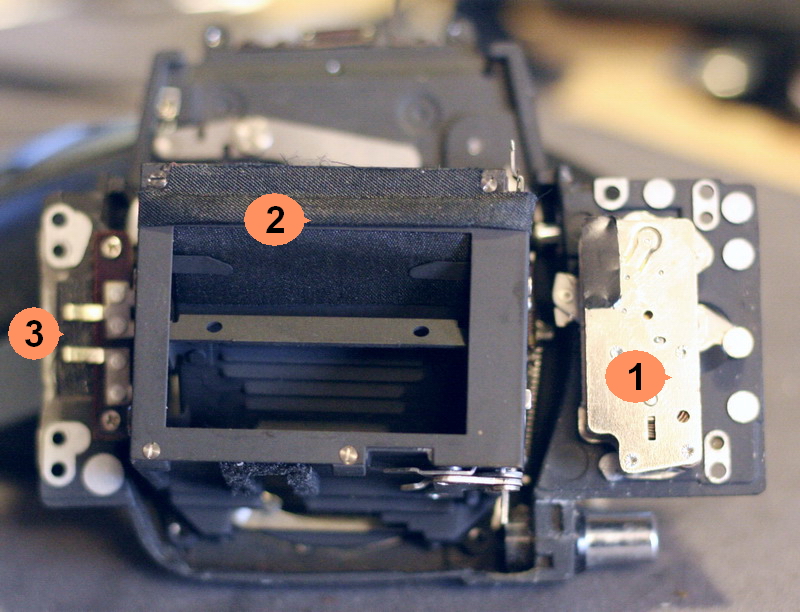

Vue arrière du bloc façade et cage miroir:
1- Retardateur
2- Cage miroir
3- Contact de transmission de la synchro flash au prise PC externes.
1- Retardateur
2- Cage miroir
3- Contact de transmission de la synchro flash au prise PC externes.

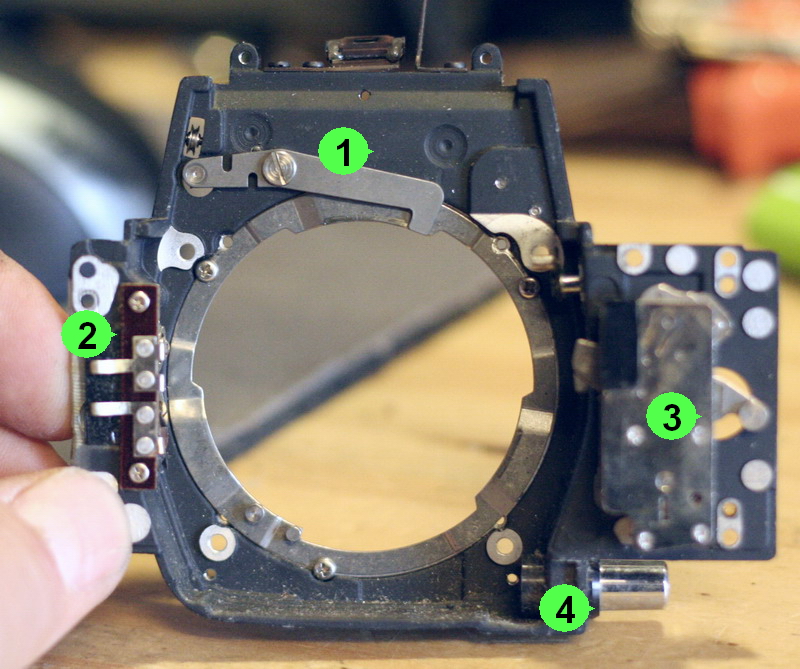

Vue arrière de la platine de la façade.
1- Levier de blocage de l'objectif.
2- Contact de la prise PC de synchro flash P et X.
3- Retardateur.
4- Poussoir du contrôle de la profondeur de champs.
1- Levier de blocage de l'objectif.
2- Contact de la prise PC de synchro flash P et X.
3- Retardateur.
4- Poussoir du contrôle de la profondeur de champs.

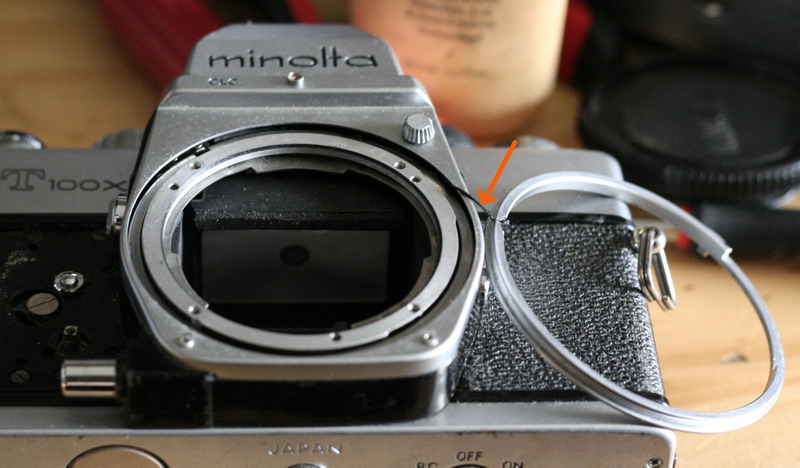

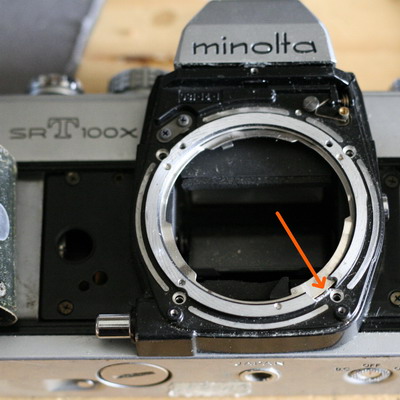

Minolta
SRT 100x avec sa nouvelle platine de SRT 101. Il possède maintenant un
retardateur et le relevage du miroir, apanage de modèle plus luxueux.
Pour le relevage il a fallut mettre une cage miroir de SRT 101. La
flèche matérialise le câble de transmission des ouverture à ne pas
oublier de remettre.

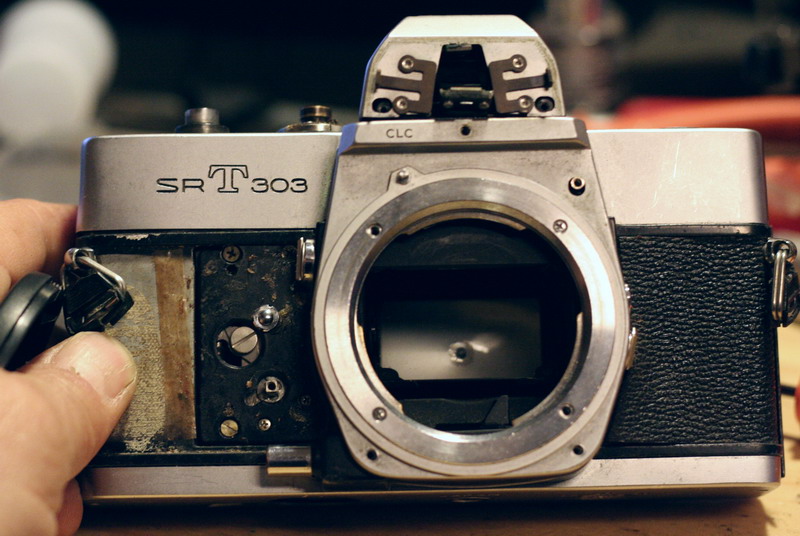

Le SRT 303 avec sa monture remise. Bien regarder sa position pour ne pas se tromper.
