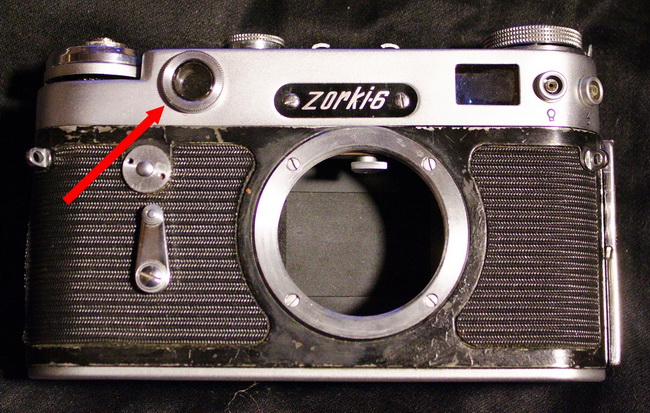

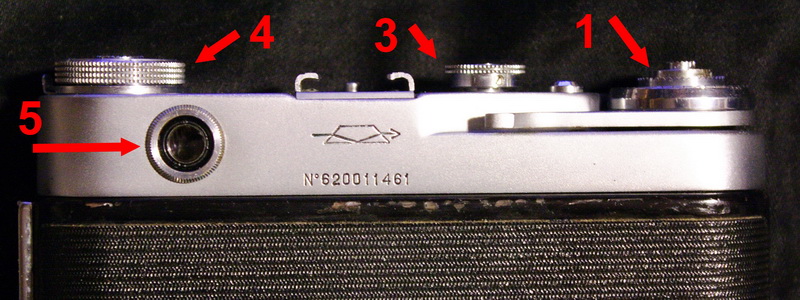

Face
du Z6. La flèche montre la fenêtre du télémètre dont la rotation permet
le réglage vertical du télémètre. Il va falloir le dévisser dans le
sens contraire (sens normal) des aiguilles d'une montre pour retirer le
capot.

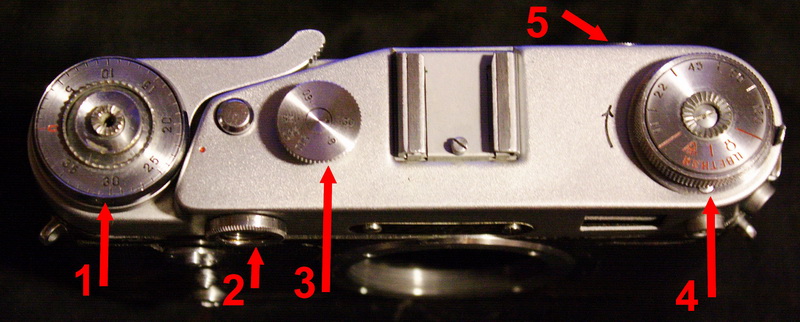

Éléments à démonter pour retirer le capot.
1: Levier d'armement
2: Fenêtre du télémètre
3: Sélecteur de vitesse
4- Manivelle de rembobinage
5- Viseur.
1: Levier d'armement
2: Fenêtre du télémètre
3: Sélecteur de vitesse
4- Manivelle de rembobinage
5- Viseur.

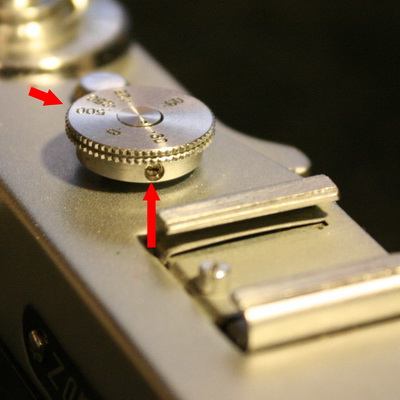

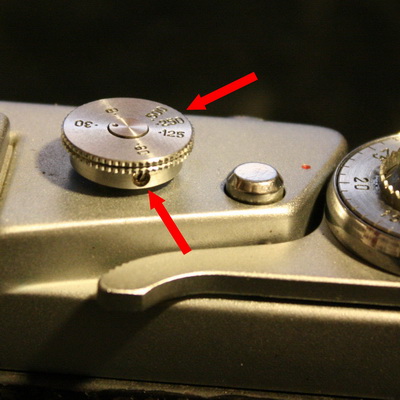

Le sélecteur de vitesse se démonte par le retrait de deux vis.

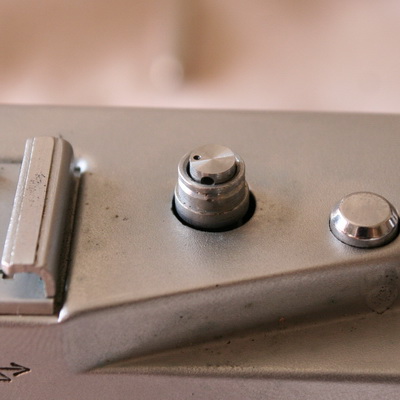

Sélecteur sans son capot.

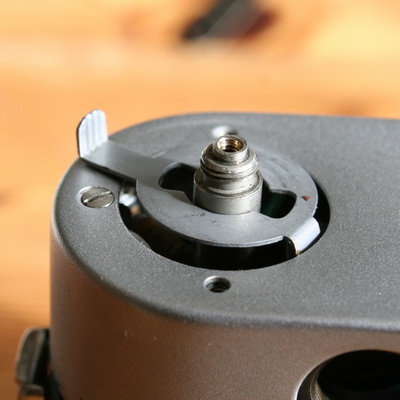

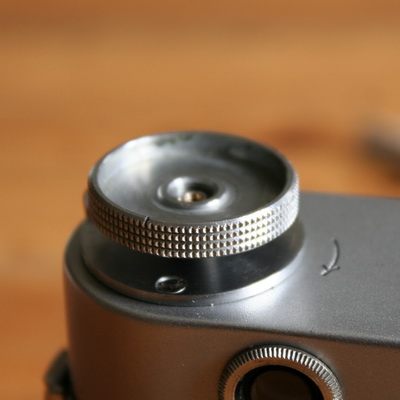

Démontage du levier d'armement.

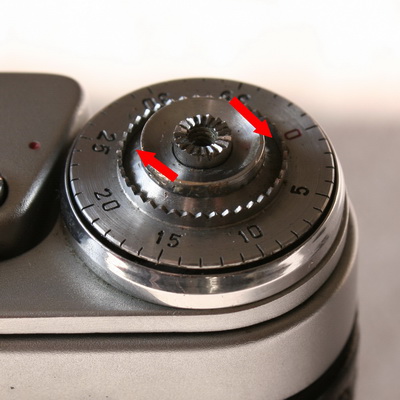

Le levier d'armement se démonte en dévissant par friction l'anneau entourant le déclencheur principal. Le sens de démontage est inversé.
Ressort plaquant vers le haut le compteur de vue.

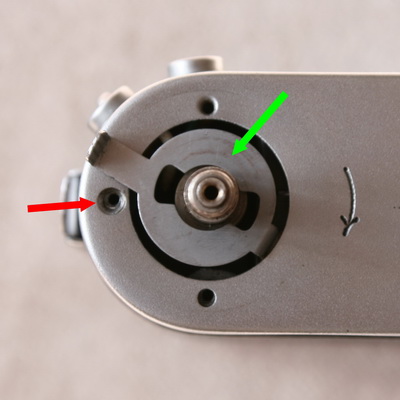

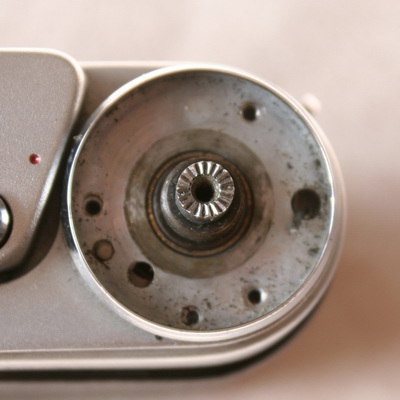

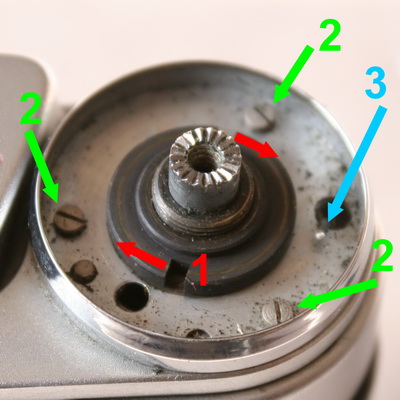

1- Anneau de blocage se dévissant en sens contraire.
2- 3 vis à retirer
3- Blocage du ressort de retour du levier d'armement.
1- Anneau de blocage se dévissant en sens contraire.
2- 3 vis à retirer
3- Blocage du ressort de retour du levier d'armement.

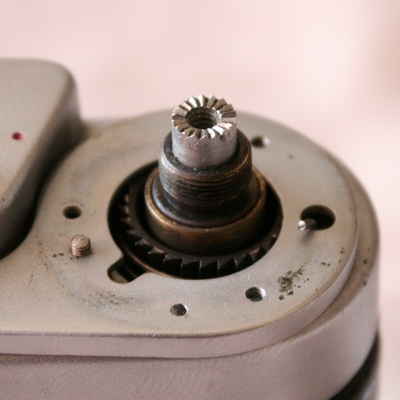

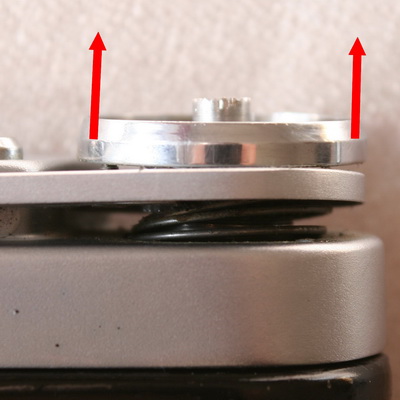

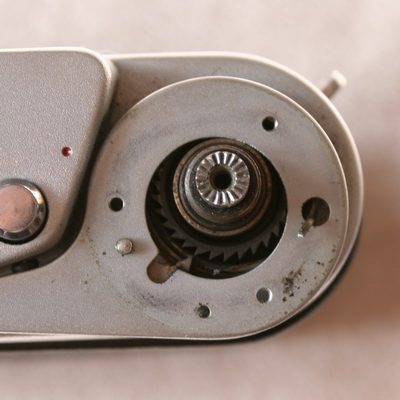

Anneau de blocage retiré, il faut sortir la pièce marqué en tirant vers le haut.

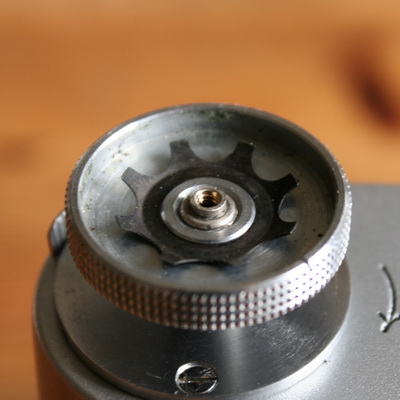

Retrait de la manivelle, simplement accrochée à son ressort.

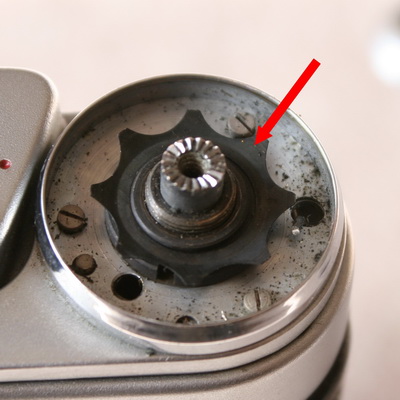

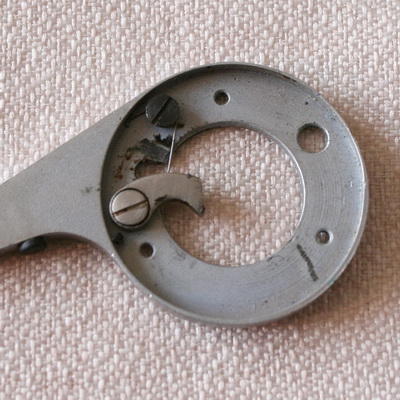

Vue du revers de la manivelle avec son ergot de blocage accroché à son ressort. Cette configuration oblige à son blocage par un moyen quelconque pour le remontage.
Vis à retirer pour sortir le capot.
Vis à retirer pour sortir le capot.

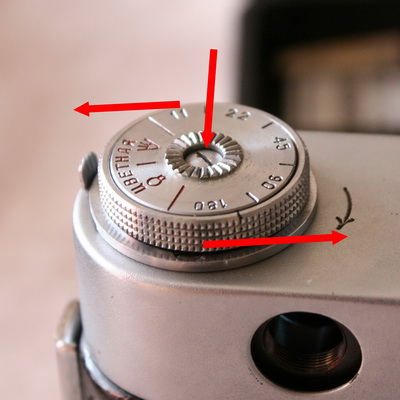

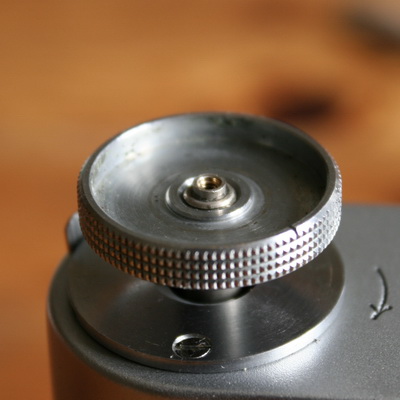

retrait du bouton de rembobinage.
Une simple vis à retire, enlever l'indicateur de sensibilité et son
ressort puis dévisser le bouton dans le sens normal tout en bloquant
l'axe par l'intérieur de l'appareil.

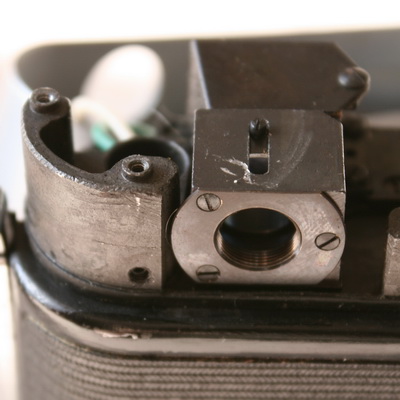

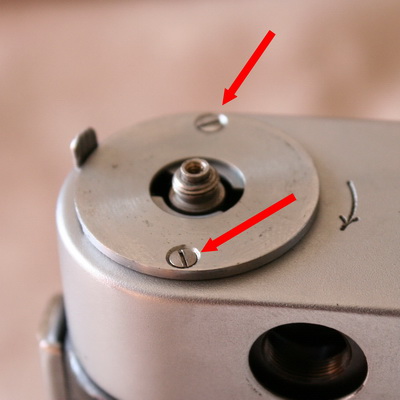

retrait des 2 vis qui fixent le capot de maintient du correcteur dioptrique du viseur.

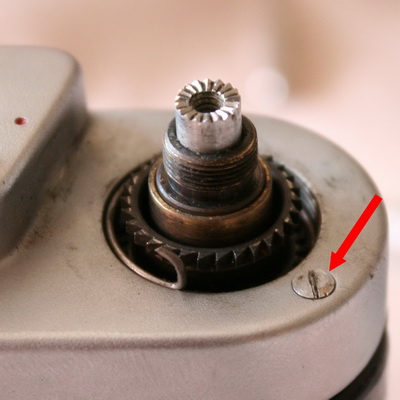

Voila la dernière vis à retirer pour enlever le capot de l'appareil.
Voila la dernière vis à retirer pour enlever le capot de l'appareil.
Rouge: vis à retirer pour enlever le capot de l'appareil
Vert: correcteur dioptrique du viseur.
Vert: correcteur dioptrique du viseur.

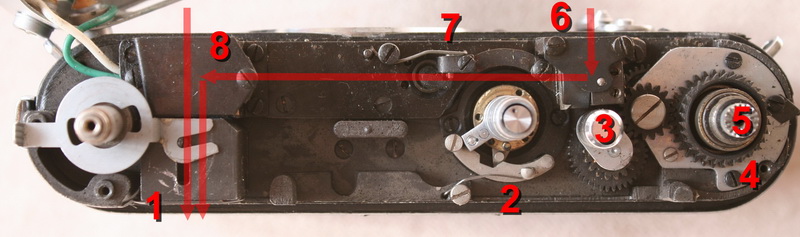

Vue aérienne du haut de l'appareil.
1: Viseur
2: Sélecteur de vitesse de l'obturateur
3: Déclencheur secondaire
4: Platine de l'armement
5: Déclencheur principal
6: Fenêtre du télémètre
7: Bras de levier du télémètre
8: Fenêtre du viseur
Les fèches rouges matérialisent le trajet de la lumière à travers le viseur et soin télémètre.
1: Viseur
2: Sélecteur de vitesse de l'obturateur
3: Déclencheur secondaire
4: Platine de l'armement
5: Déclencheur principal
6: Fenêtre du télémètre
7: Bras de levier du télémètre
8: Fenêtre du viseur
Les fèches rouges matérialisent le trajet de la lumière à travers le viseur et soin télémètre.
Retrait de l'axe de rembobinage.

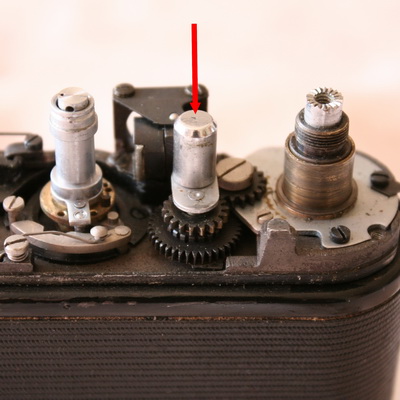

Retrait du déclencheur secondaire.

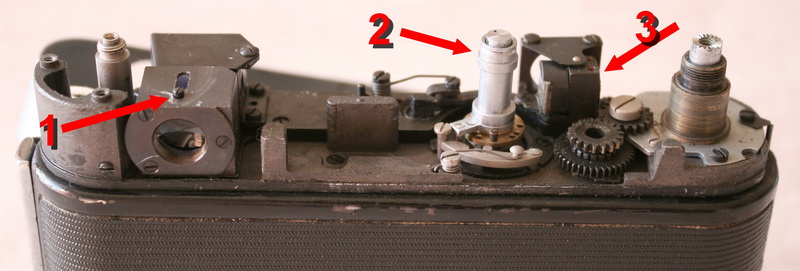

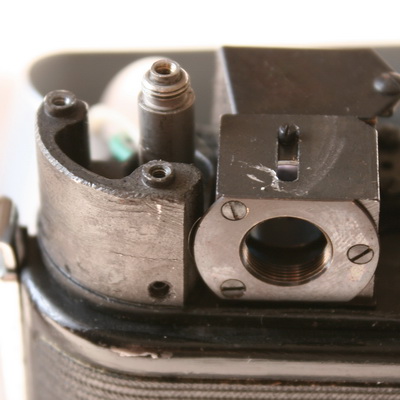

1: Correcteur dioptrique
2: Sélecteur de vitesse
3: Prisme du télémètre.
2: Sélecteur de vitesse
3: Prisme du télémètre.

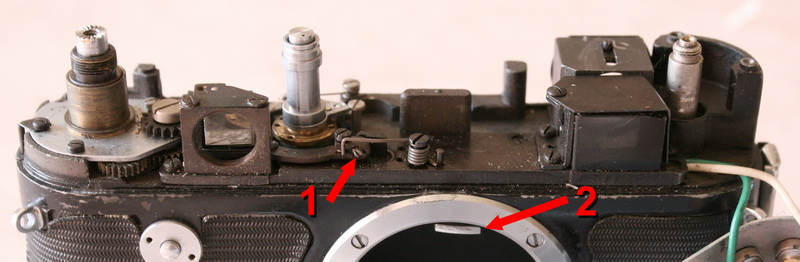

1: Vis de réglage horizontal du télémètre.
2; Bras du télémètre.
2; Bras du télémètre.

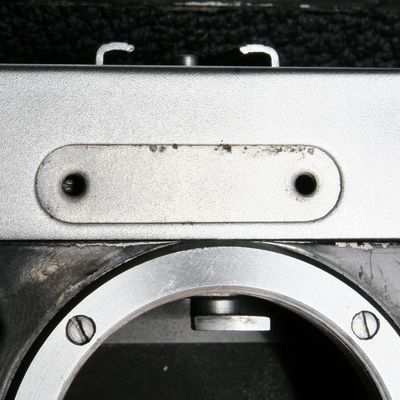

Le
réglage horizontal du télémètre est accessible sans avoir à démonter le
capot, il suffit pour cela de retirer la plaque ou est marquée Zorki6.

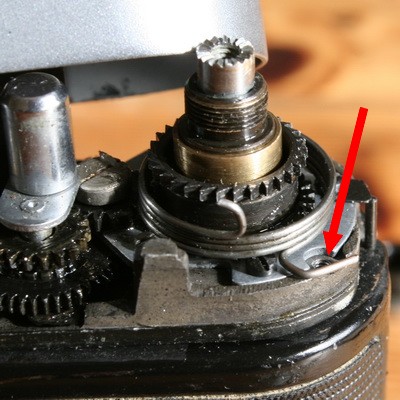

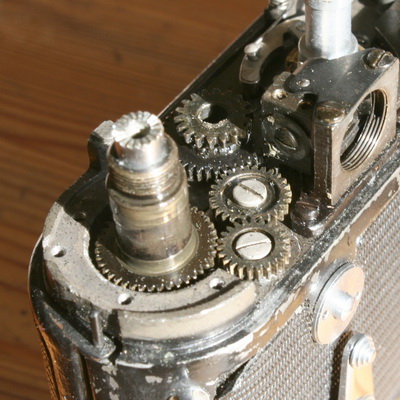

Platine d'armement avec son pignon et le ressort de retour du levier: Ils sont montrés en position de remontage, armement effectué, le ressort doit être dans cette position avec le crochet inférieur devant le trou de la vis de remontage du capot qui servira de blocage au ressort.
Platine d'armement avec son pignon et le ressort de retour du levier: Ils sont montrés en position de remontage, armement effectué, le ressort doit être dans cette position avec le crochet inférieur devant le trou de la vis de remontage du capot qui servira de blocage au ressort.

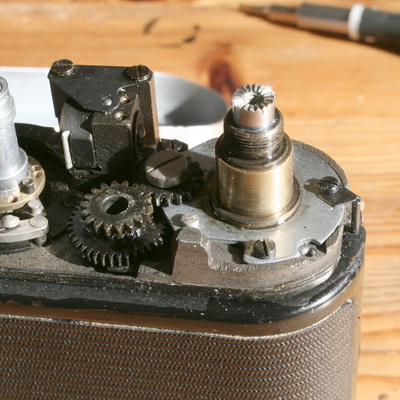

Platine démontée pour le graissage des pignon d'armement, histoire de rendre l'armement plus fluide.
