Voici
le plus compact des boitier réflexe 24x36 que je possède. Il est
parfaitement fonctionnel, à part que les vitesses lentes étaient
irrégulières.
Le module des basses vitesses est situé dans la semelle. Pour cela il vaut retirer celle-ci en retirant les 3 vis qui la fixe.

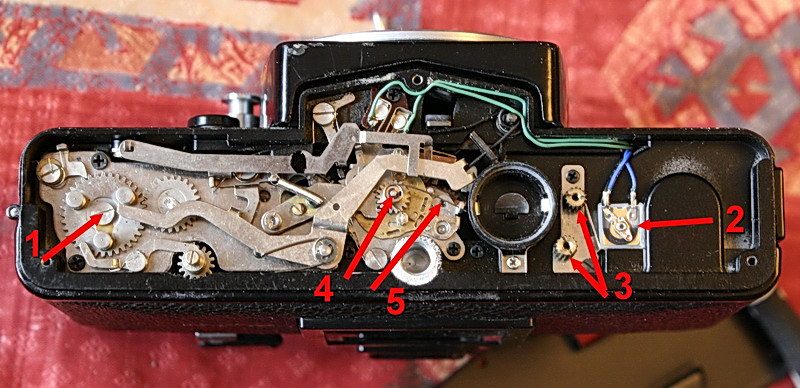

Petite revue des organes accessible:
1: Galet d'armement avec ses tringles dirigée vers la cage miroir et l'obturateur:
2: Potentiomètre de réglage du posemètre.
3: Réglage de la tension des rideaux.
4: Sélecteur des vitesses (lentes et rapides)
5: Échappement à encre du module des vitesses lentes.
Le module des basses vitesses est situé dans la semelle. Pour cela il vaut retirer celle-ci en retirant les 3 vis qui la fixe.
Petite revue des organes accessible:
1: Galet d'armement avec ses tringles dirigée vers la cage miroir et l'obturateur:
2: Potentiomètre de réglage du posemètre.
3: Réglage de la tension des rideaux.
4: Sélecteur des vitesses (lentes et rapides)
5: Échappement à encre du module des vitesses lentes.

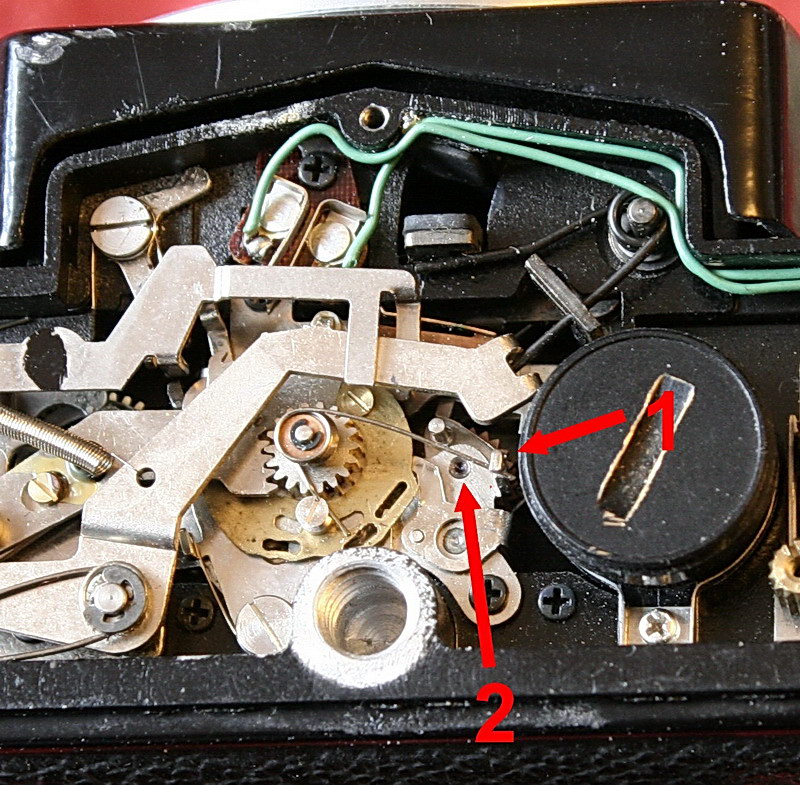

Voici le détail de l'échappement à encre des vitesses lentes qui était gommé. Sa vitesse était très retardé par rapport à l'armement ce qui empêchait la sélection de la bonne vitesse pendant quelques secondes après l'armement.
Je me suis contenté de nettoyer avec un pinceau trempé à l'essence C ce module. Trois passage ont suffit pour rendre son fonctionnement immédiat. J'ai glissé une micro goutte d'huile sur son axe ensuite.
