Le miroir de renvoi du diaphragme vers le viseur etait décollé sur cet appareil. Il fallait le remettre en place.

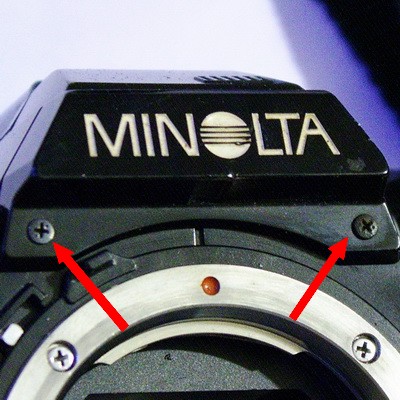

Dévisser les deux vis de la façade du prisme.

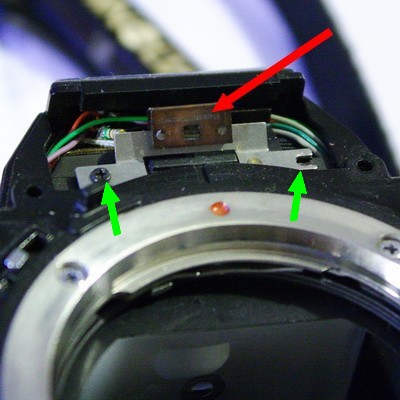

Devisser la platine du renvoi du diaph avec son optique (flèche rouge) et le miroir qui est derrière.
Dévisser les deux vis de la façade du prisme.

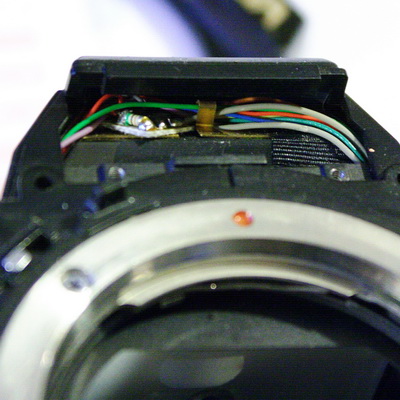

Devisser la platine du renvoi du diaph avec son optique (flèche rouge) et le miroir qui est derrière.

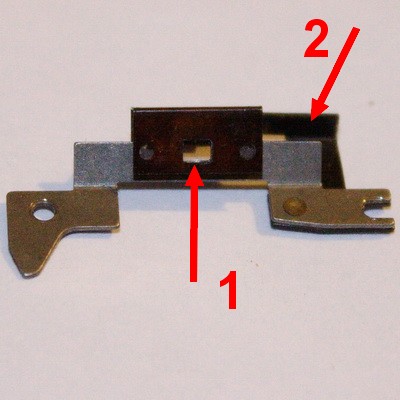

En 1 l'optique du système de visée.

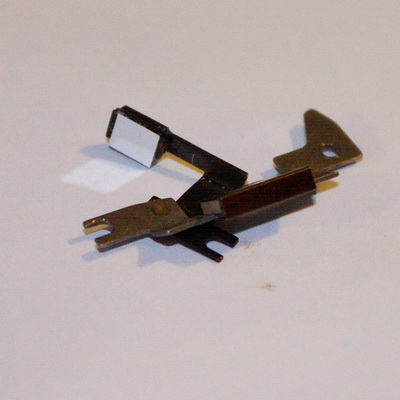

En 2 Le bras mobile pour le réglage du miroir de renvoi.
En 2 Le bras mobile pour le réglage du miroir de renvoi.

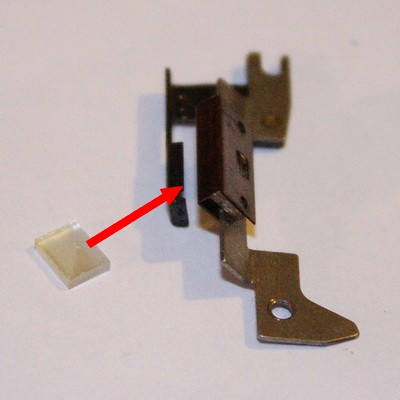

Remise en place du miroir.
