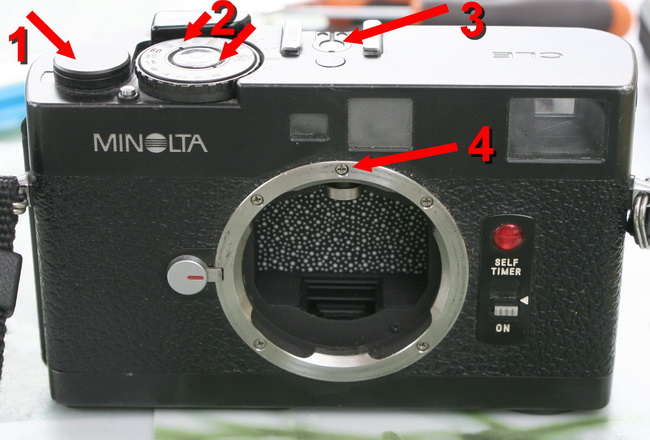

Retirer le capot de l'appareil:
1- Dévisser la couronne de l'armement, attention le sens est inverse de l'habituel, soit dans le sens horaire.
2- dévisser avec un spanner l'écrou qui fixe le dessus de la couronne du sélecteur de vitesse.
3- retirer la plaque métallique qui recouvre une partie de la griffe flash.
4- Retirer la vis du haut de la monture.
1- Dévisser la couronne de l'armement, attention le sens est inverse de l'habituel, soit dans le sens horaire.
2- dévisser avec un spanner l'écrou qui fixe le dessus de la couronne du sélecteur de vitesse.
3- retirer la plaque métallique qui recouvre une partie de la griffe flash.
4- Retirer la vis du haut de la monture.

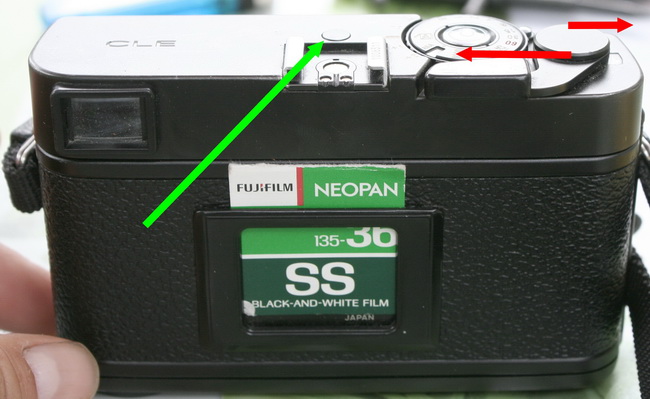

La flèche verte matérialise un petit capot plastique qui donne accès au réglage horizontal du télémètre.

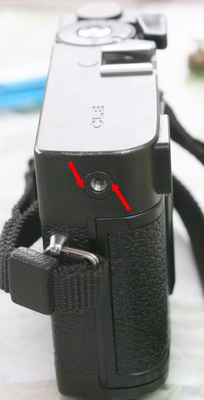

La deuxième photo montre qu'il faut retirer avec un spanner la petite couronne qui entoure l'accès au déclencheur secondaire sur le flanc gauche.
La deuxième photo montre qu'il faut retirer avec un spanner la petite couronne qui entoure l'accès au déclencheur secondaire sur le flanc gauche.

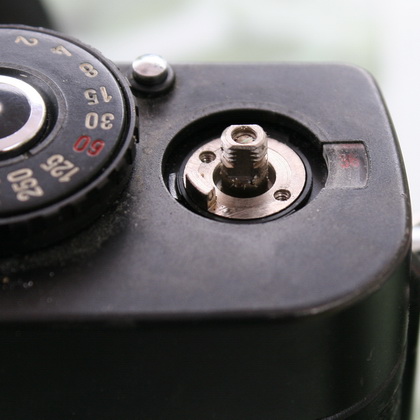

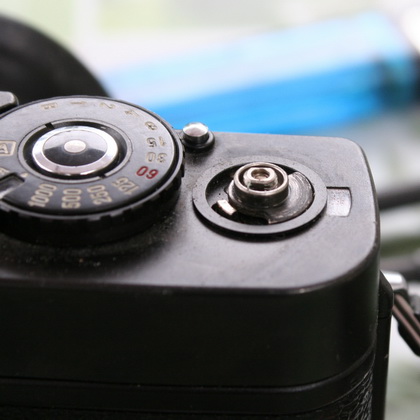

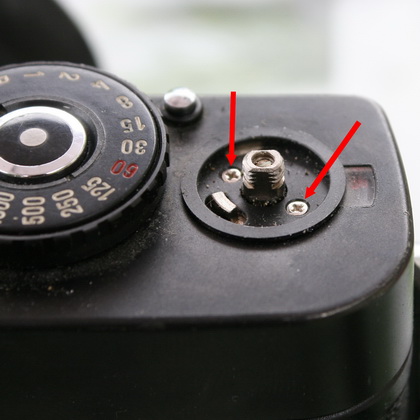

Sous le levier d'armement il y a une pièce métallique amovible et deux vis, qu'il faut retirer.

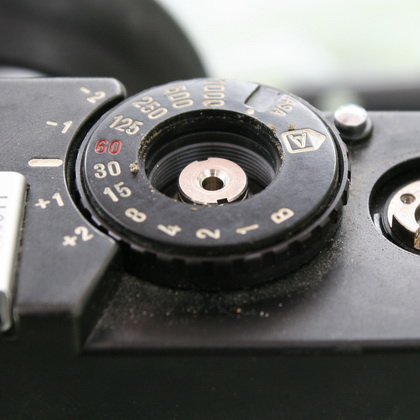

Démontage du sélecteur de vitesse, après avoir retiré le déclencheur principal. .

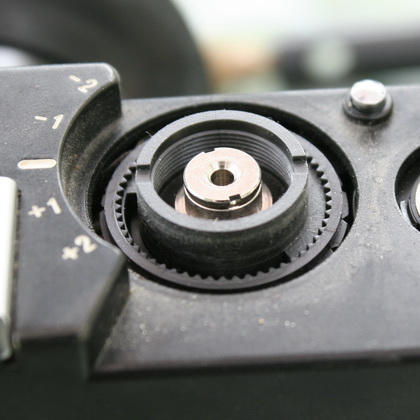

Sélecteur retiré.

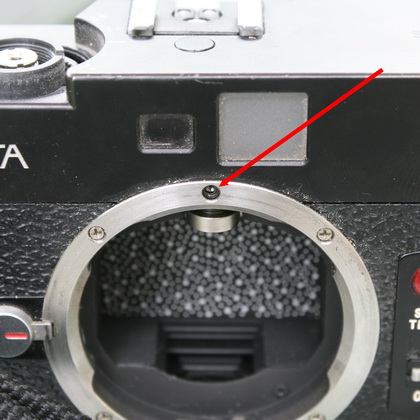

Retrait de la vis supérieure de la monture.
Retrait de la vis supérieure de la monture.

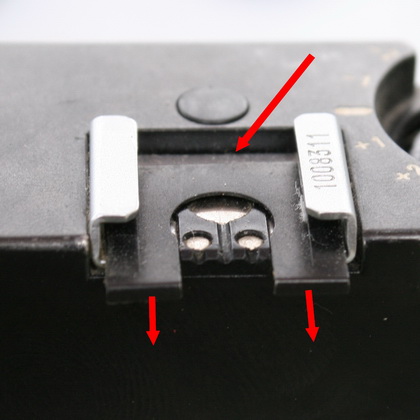

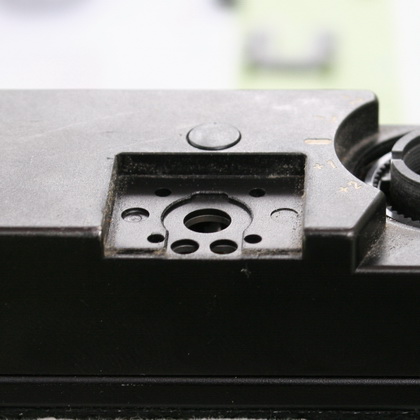

Retrait
de la plaque métallique de la griffe, à l'aide d'une lame fine et
solide qui va soulever la partie antérieure avant de la faire glisser
vers l'arrière.

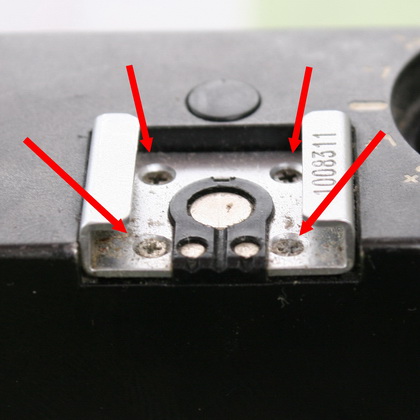

Retrait des 4 vis. (étape inutile)
Retrait des 4 vis. (étape inutile)

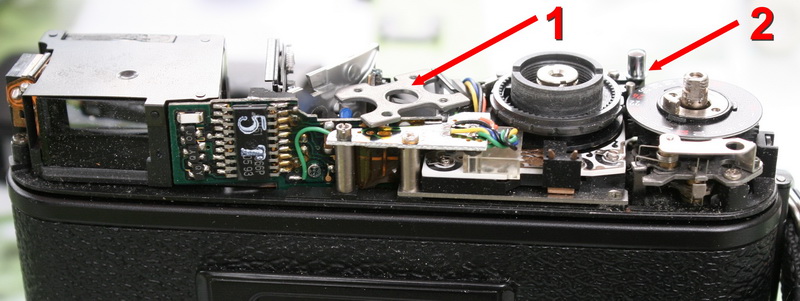

Capot retiré:
1- Pièce inférieure de la griffe porte flash, servant rigidifier celle-ci. Il faudra la remettre en place si vous avez fait la bêtise de démonter les vis.
2- Déclencheur, cette pièce est amovible, il faudra la remettre en place au remontage.
1- Pièce inférieure de la griffe porte flash, servant rigidifier celle-ci. Il faudra la remettre en place si vous avez fait la bêtise de démonter les vis.
2- Déclencheur, cette pièce est amovible, il faudra la remettre en place au remontage.

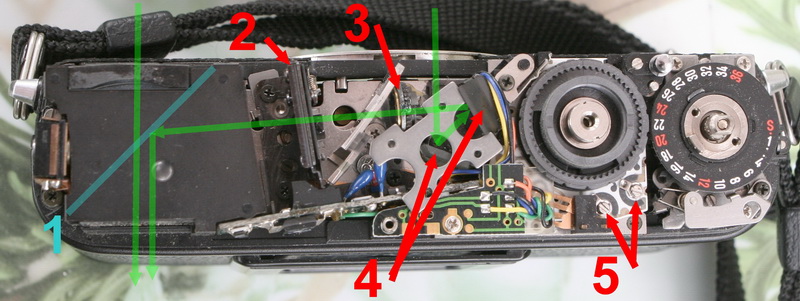

1- position du miroir semi-transparent dans le viseur.
En vert le trajet de la lumière.
2-Sélecteur de cadre
3- Réglage vertical du télémètre.
4- Miroirs de renvoi de l'image secondaire.
5- Potentiomètre de réglage du posemètre.
En vert le trajet de la lumière.
2-Sélecteur de cadre
3- Réglage vertical du télémètre.
4- Miroirs de renvoi de l'image secondaire.
5- Potentiomètre de réglage du posemètre.

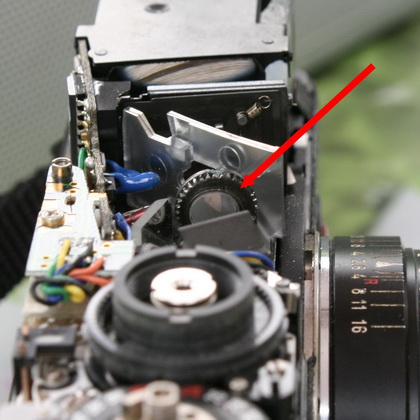

Photo 1: Pour régler l'alignement vertical du télémètre, il faut faire tourner très légèrement cette lentille.

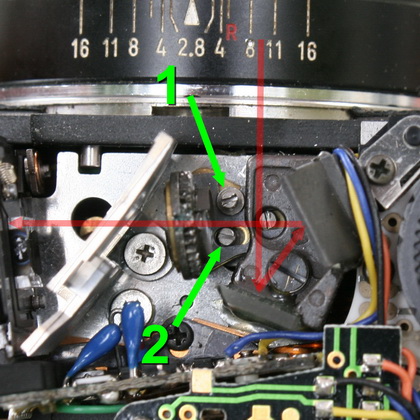

Photo 2:
1-Vis de réglage de l'horizontale.
2-Vis de blocage du réglage (?).
Photo 2:
1-Vis de réglage de l'horizontale.
2-Vis de blocage du réglage (?).
