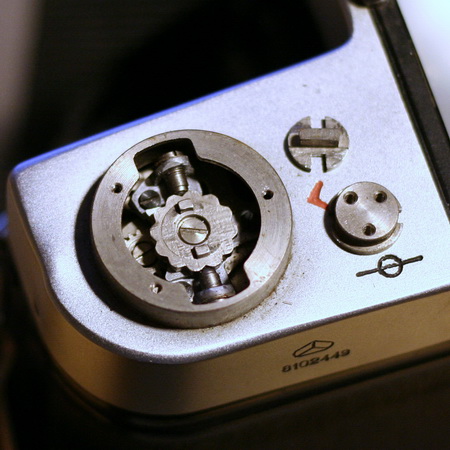

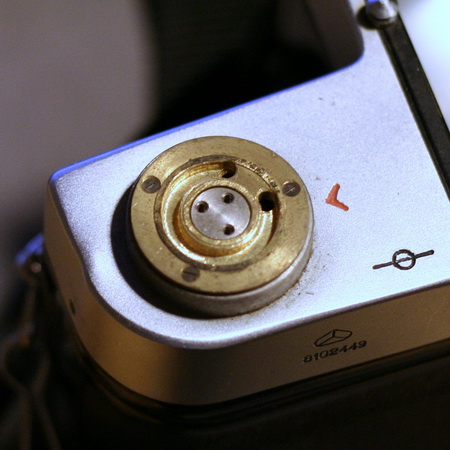

Dévisser la bague au dessus du levier d'armement à la main, retirer manuellement la bague des ASA et retirer le ressort.

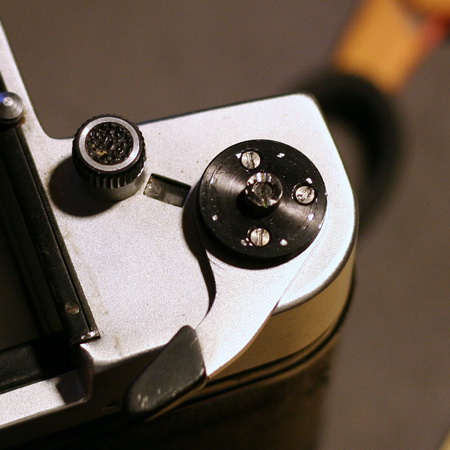

Dévisser la bague noire avec ses 3 vis. En dessous une vis accessible avec un spanner fixe le levier.

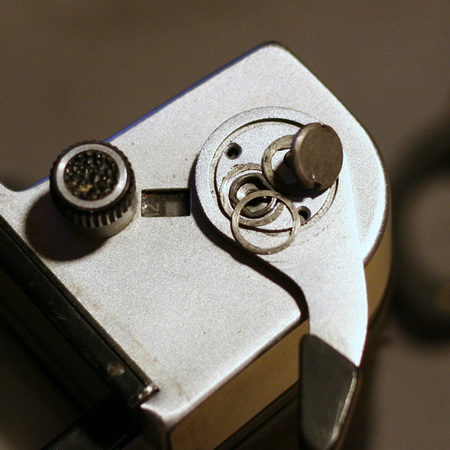

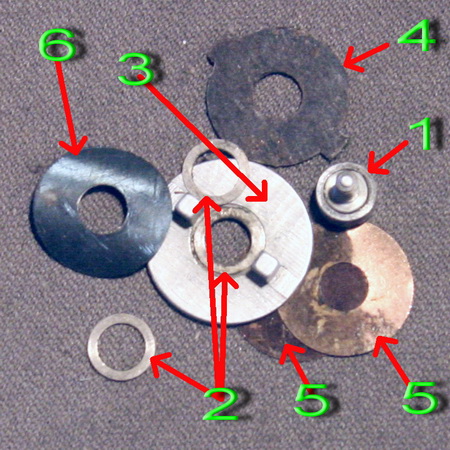

Il y a une rondelle. Et sous le levier une pièce qui entraine l'armement.
Sous
cette pièce il y a 4 rondelles. Il faut dévisser ensuite une première
vis sur le levier de sélection de la pellicule. En dessous, une autre
vis avec un ressort. Le levier de sélection est situé sous une pièce de
cuirette qu'il faut retirer.
Reprise d'un détail.

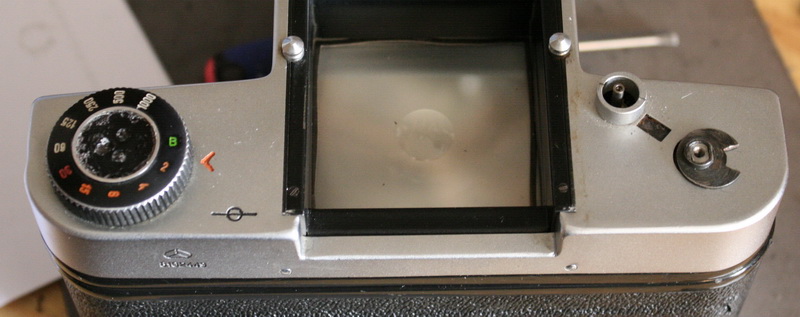

Pour retirer le sélecteur de vitesse il faut retirer la pièce de cuirette et retirer les 3 vis.

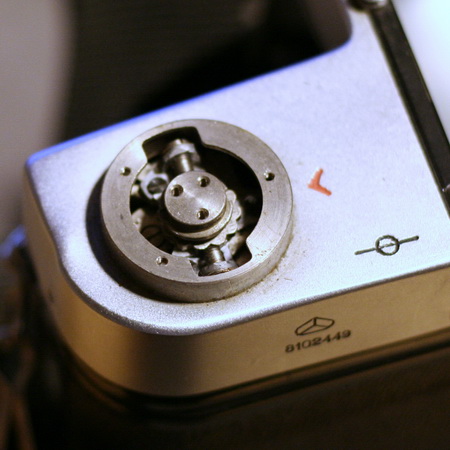

Les trois prochaine photos montre le détail du sélecteur de vitesse, cette phase n'est pas indispensable pour retirer le capot.

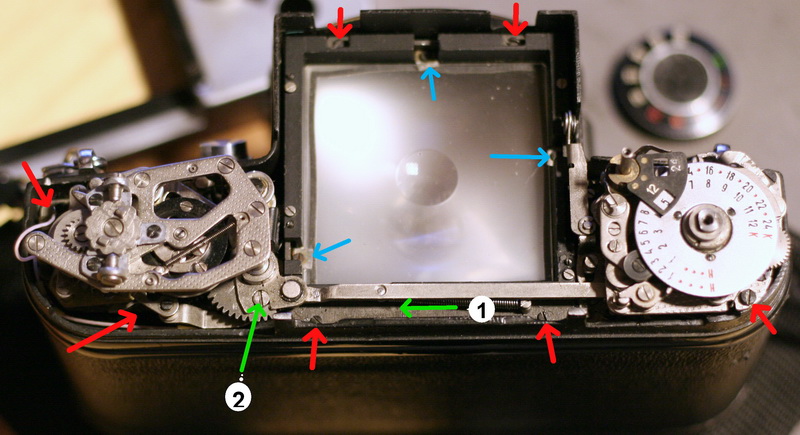

En rouge: Les 6 vis à retirer pour enlever le bloc obturateur miroir. Celle du bas à gauche est cachée sous la mécanique.
En bleu: Les 3 vis fixant le dépoli avec son Fresnel et un verre de protection supérieur.
En vert:
1- Réglage de l'armement de l'obturateur, transmit par le levier (1).
En bleu: Les 3 vis fixant le dépoli avec son Fresnel et un verre de protection supérieur.
En vert:
1- Réglage de l'armement de l'obturateur, transmit par le levier (1).
Détails de l'armement et du comptage des vues.

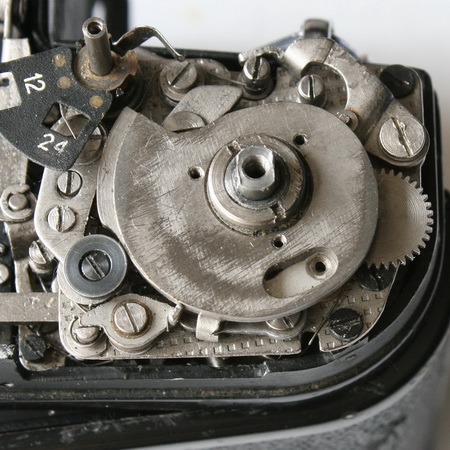

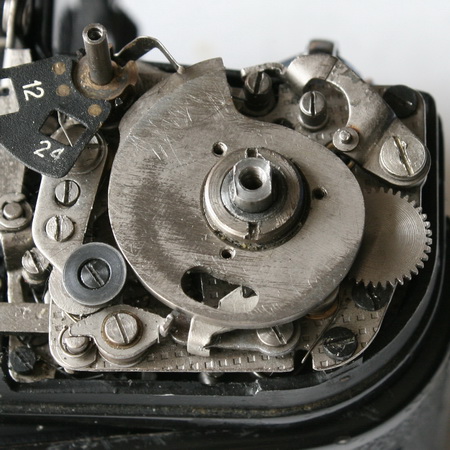

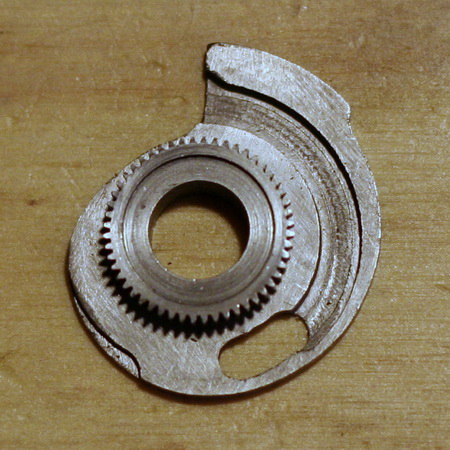

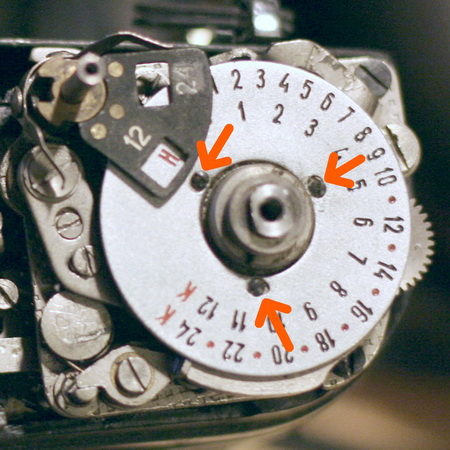

La plaque avec les numéros se retire avec trois minuscules vis. Cela permet de dégager la pièce qui permet la mise en route du compteur, pièce maitresse du fonctionnement et de l'espacement des vues. Cette pièce est vue par en dessous et son pourtour fait se déplacer la roulette (4 photo suivante) qui est au bout d'un bras faisant varier l'avancement en fonction de l'augmentation de diamètre de la pellicule.
La plaque avec les numéros se retire avec trois minuscules vis. Cela permet de dégager la pièce qui permet la mise en route du compteur, pièce maitresse du fonctionnement et de l'espacement des vues. Cette pièce est vue par en dessous et son pourtour fait se déplacer la roulette (4 photo suivante) qui est au bout d'un bras faisant varier l'avancement en fonction de l'augmentation de diamètre de la pellicule.

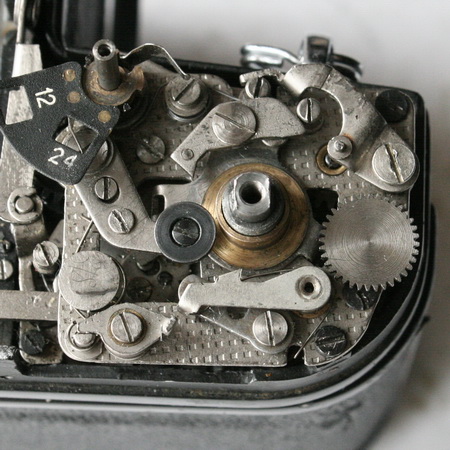

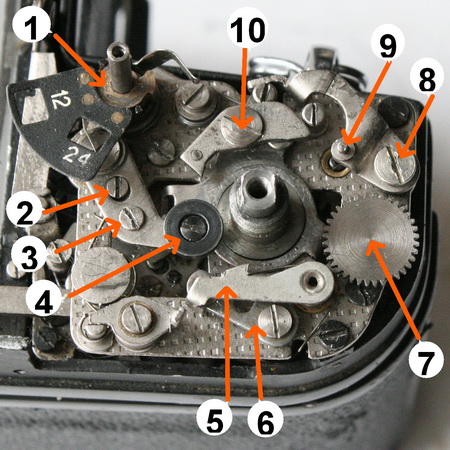

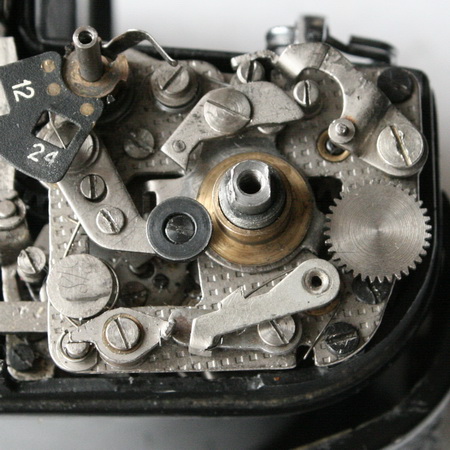

Première photo:
1- Sélecteur de pellicule 120 ou 220.
2- Vis de réglage du bras qui gère l'espacement des vues.
3- Déblocage du réglage du bras qui gère l'espacement des vues.
4- Roulette du bras qui gère l'espacement des vues.
5- Arrêt empêchant le compteur de vue de revenir en arrière quand le dos est fermé.
6- Levier repoussant le bras (5) quand le dos est fermé.
7-Engrenage à ressort pour ramener le compteur à zéro quand le dos est ouvert.
8- Levier qui se relève quand la pellicule est finie.
9- Téton du levier (8) engrené dans la gorge sous la pièce de la photo précédente.
10- Levier oscillant, entrainé par un engrenage situé sous la mécanique et qui permet l'avancement du disque à chaque vue.
Deuxième photo:

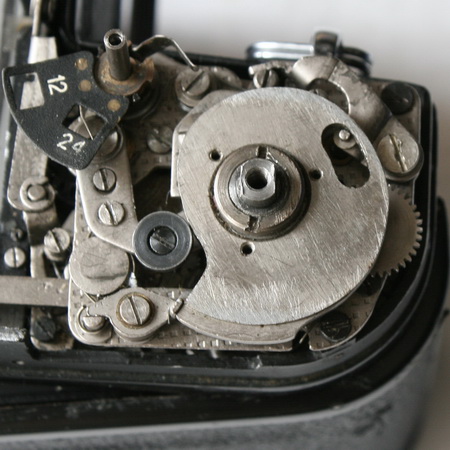

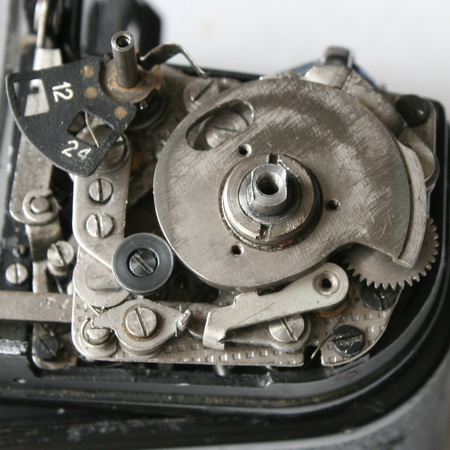

Photo identique avec en plus l'anneau en laiton qui bloque la pièce centrale mobile.
1- Sélecteur de pellicule 120 ou 220.
2- Vis de réglage du bras qui gère l'espacement des vues.
3- Déblocage du réglage du bras qui gère l'espacement des vues.
4- Roulette du bras qui gère l'espacement des vues.
5- Arrêt empêchant le compteur de vue de revenir en arrière quand le dos est fermé.
6- Levier repoussant le bras (5) quand le dos est fermé.
7-Engrenage à ressort pour ramener le compteur à zéro quand le dos est ouvert.
8- Levier qui se relève quand la pellicule est finie.
9- Téton du levier (8) engrené dans la gorge sous la pièce de la photo précédente.
10- Levier oscillant, entrainé par un engrenage situé sous la mécanique et qui permet l'avancement du disque à chaque vue.
Deuxième photo:
Photo identique avec en plus l'anneau en laiton qui bloque la pièce centrale mobile.
Première photo:
Loquet de dos ouvert.
Deuxième photo:
Anneau de comptage en place en position zéro.
Loquet de dos ouvert.
Deuxième photo:
Anneau de comptage en place en position zéro.
Progression du comptage
Première photo:
Fin de pellicule.
Deuxième photo:
Téton de transmission de l'information de fermeture du dos. Cette pièce est fixée au châssis et non au bloc mécanique d'avancement.
Fin de pellicule.
Deuxième photo:
Téton de transmission de l'information de fermeture du dos. Cette pièce est fixée au châssis et non au bloc mécanique d'avancement.

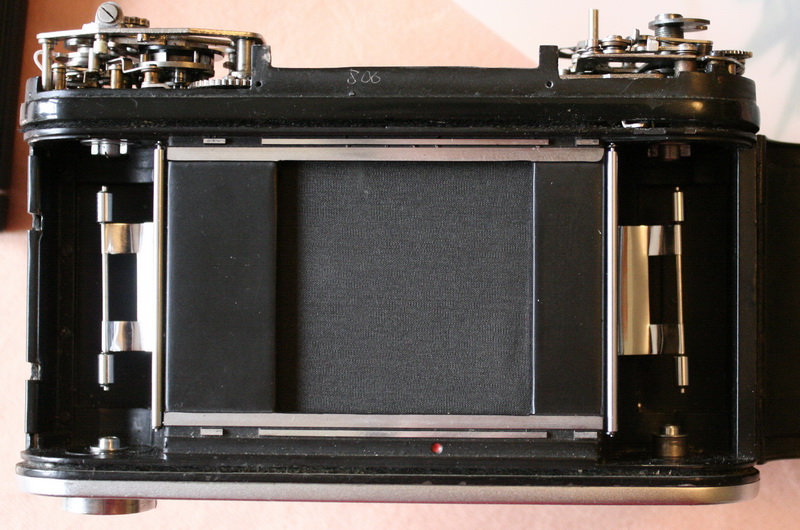

Vue arrière.
Séquence d'extraction du bloc obturateur miroir.

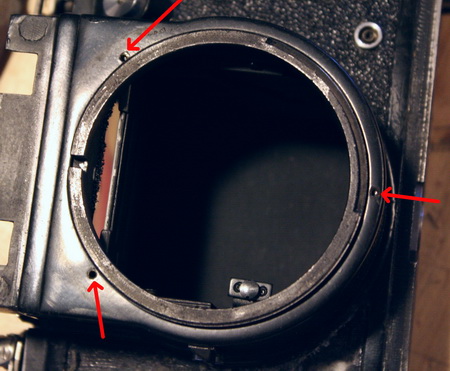

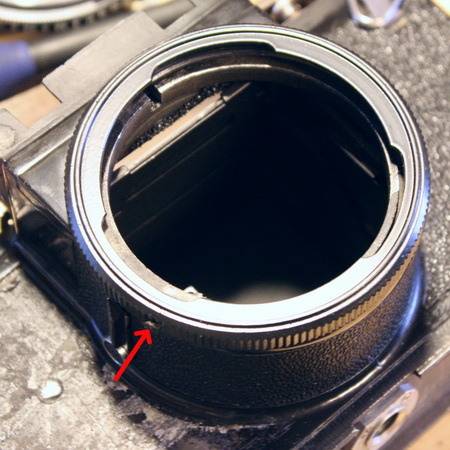

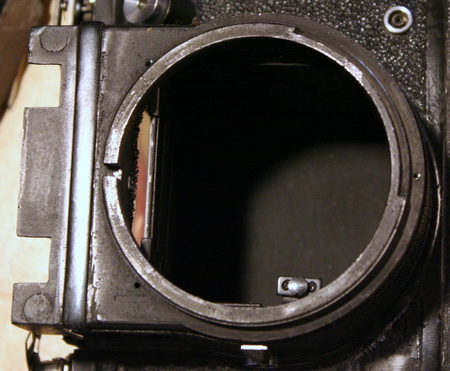

Dévisser la vis qui bloque la bague de serrage de l'objectif. Ensuite il faut simplement dévisser cette bague.
Il existe un capot qui est fixé par 3 toutes petites vis.
Dévisser la vis qui bloque la bague de serrage de l'objectif. Ensuite il faut simplement dévisser cette bague.
Il existe un capot qui est fixé par 3 toutes petites vis.
Première photo:
Plaque enjoliveur retirée.
Deuxième photo:

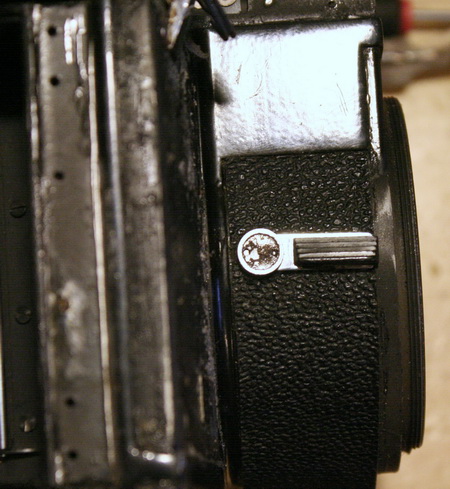

Levier de contrôle de la profondeur de champs à dévisser grâce à un spanner.
Plaque enjoliveur retirée.
Deuxième photo:
Levier de contrôle de la profondeur de champs à dévisser grâce à un spanner.
Première photo:

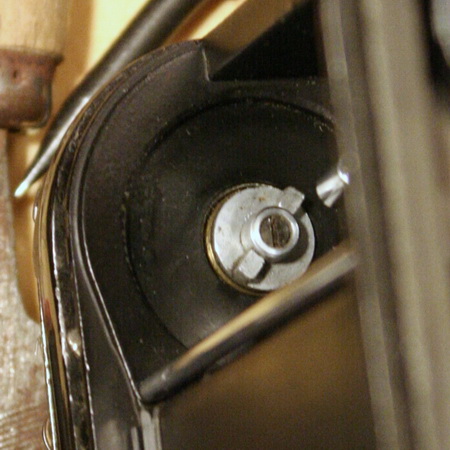

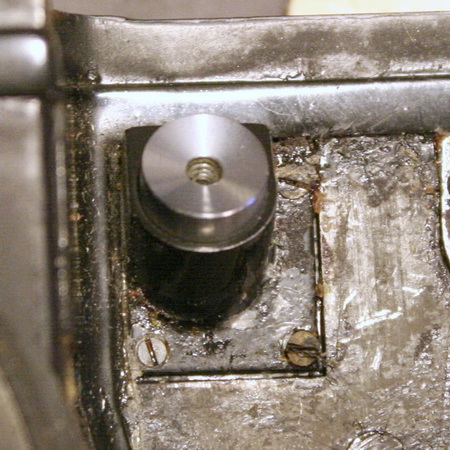

Téton de la pellicule débitrice, situé sur la face supérieure du logement gauche. Il faut le dévisser pour sortir le bloc.
Deuxième photo:

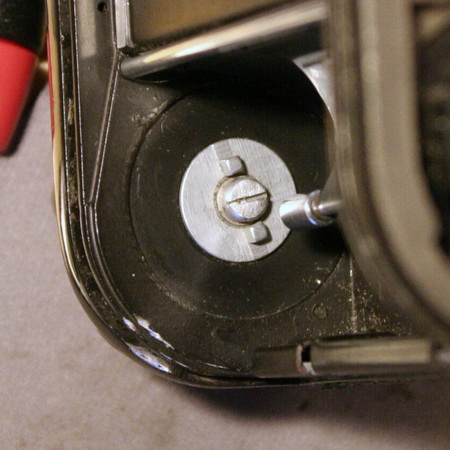

Téton de la pellicule réceptrice. Son démontage n'est pas nécessaire.
Téton de la pellicule débitrice, situé sur la face supérieure du logement gauche. Il faut le dévisser pour sortir le bloc.
Deuxième photo:
Téton de la pellicule réceptrice. Son démontage n'est pas nécessaire.
Détails de l'entrainement de la bobine réceptrice.

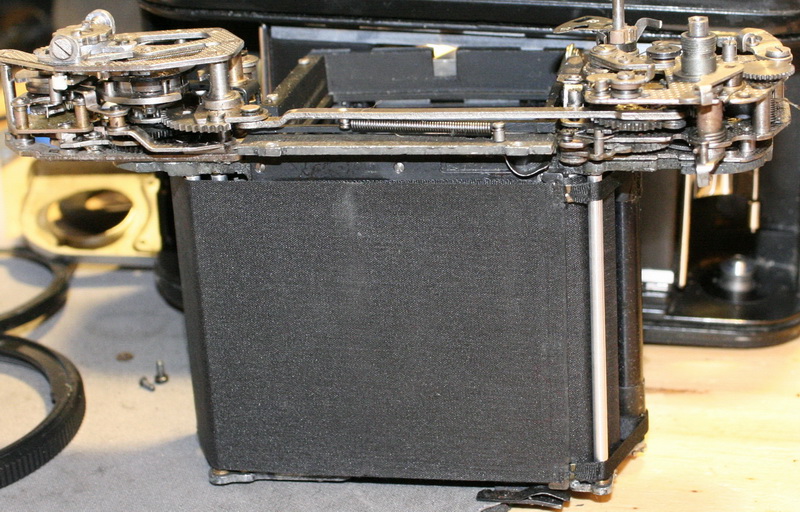

Voila le bloc sortit. L'idéal est que l'appareil soit armé car sinon le miroir gène la sortie du bloc.

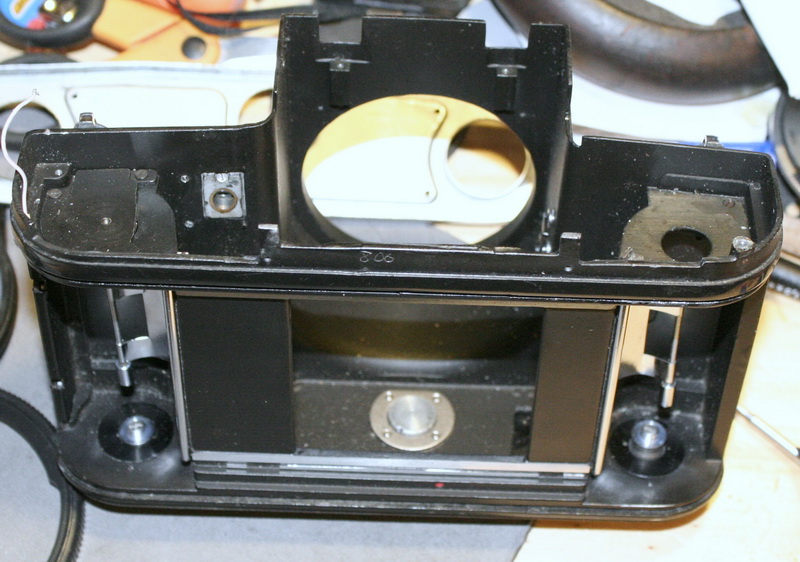

Boitier vide.
Déclencheur à dévisser pour récupérer la tige mobile qui transmet le déclenchement. Cela est indispensable pour le remontage.

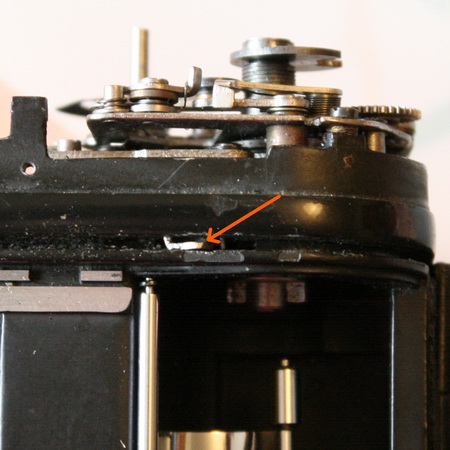

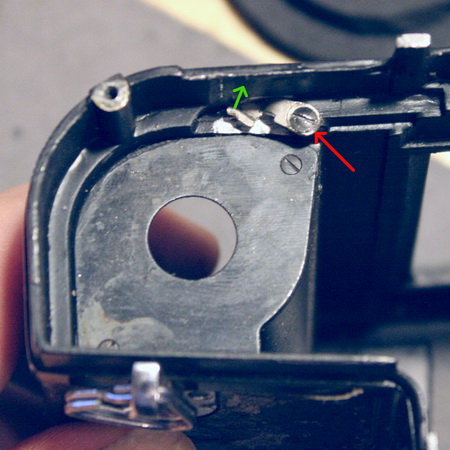

A droite voila le détail du levier de transmission de la fermeture du dos. En rouge l'axe qui était desserré sur mon appareil et en vert le sens du mouvement de ce levier.
A droite voila le détail du levier de transmission de la fermeture du dos. En rouge l'axe qui était desserré sur mon appareil et en vert le sens du mouvement de ce levier.

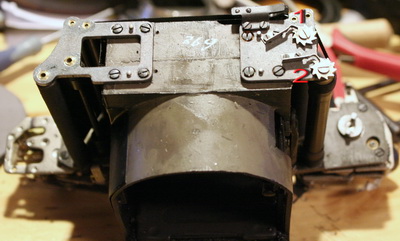

Face
inférieure du bloc obturateur miroir. On
distingue parfaitement le réglage de la tension des rideaux. En 1 le
premier rideau et en 2 le deuxième. Ces commandes sont accessible en ne
démontant que la semelle et en retirant une petite plaque située
dessous. Le démontage intégral n'est pas nécessaire.

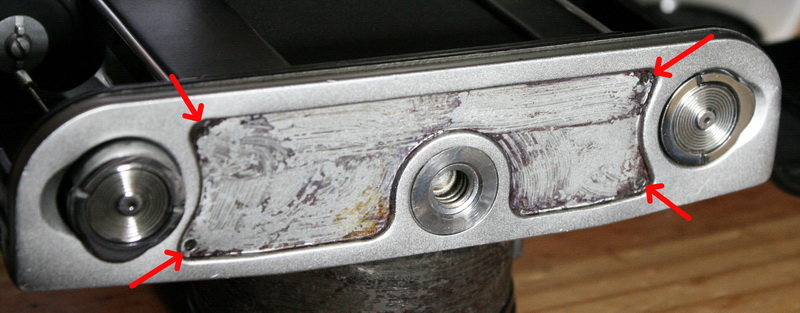

Pour retirer la semelle il faut retirer la cuirette et dévisser quatre petites vis.

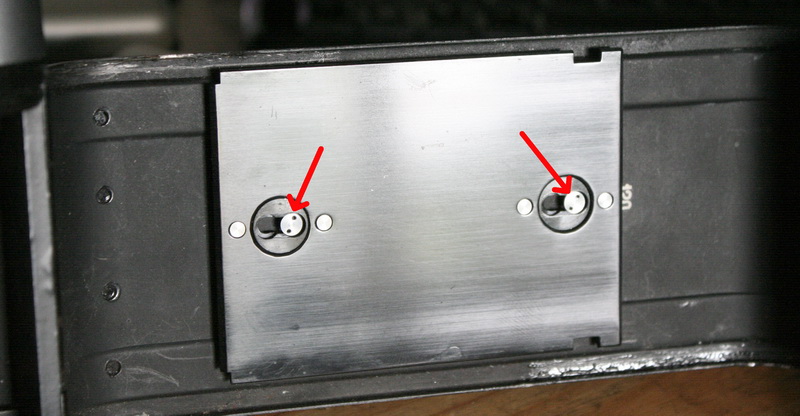

Détail pour démonter la plaque presse film.

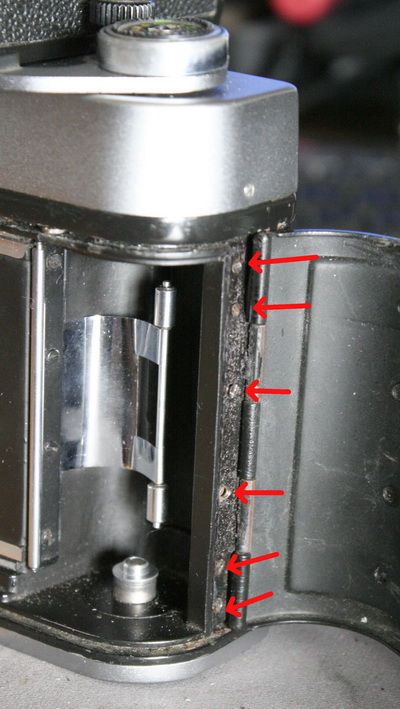

Pour démonter le dos il faut retirer la plaque de feutre collée et dévisser 6 vis.
Séquence pour contrôler l'espacement des vue.

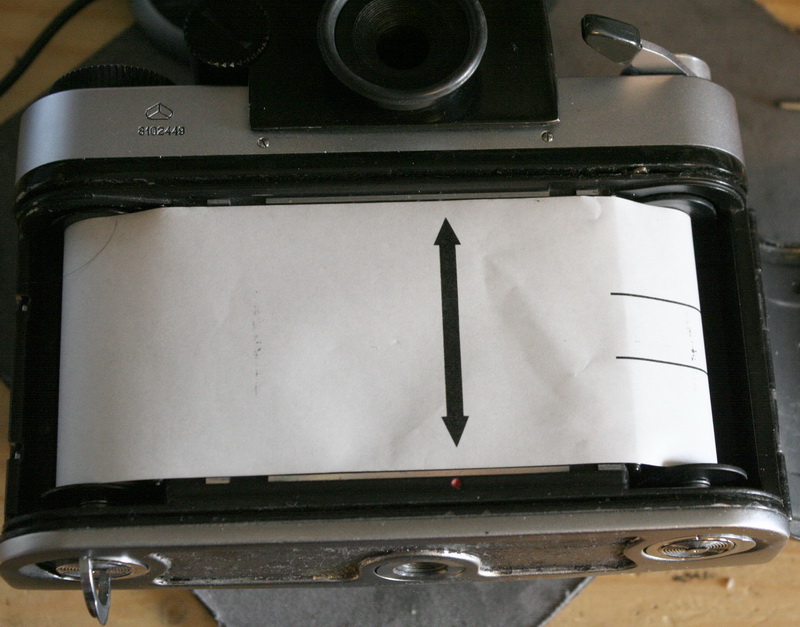

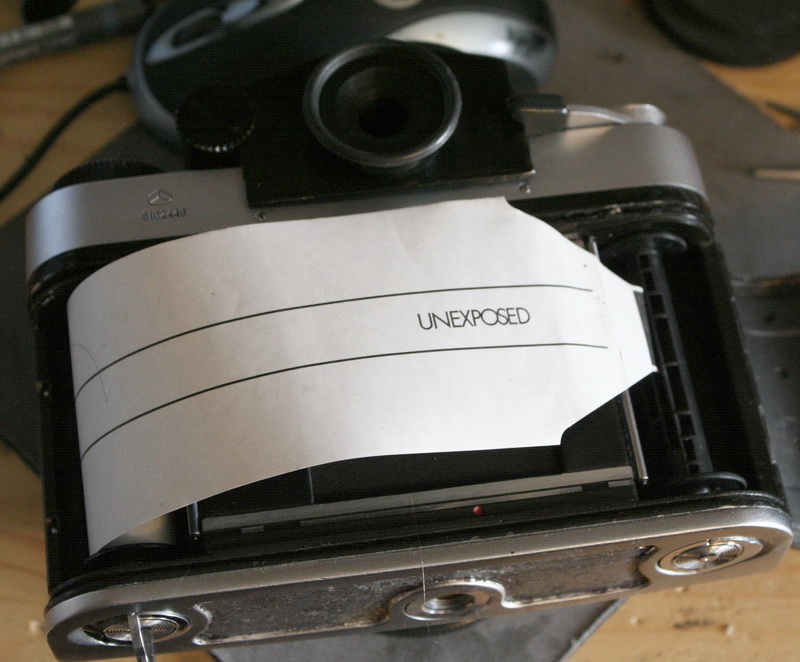

Utiliser le papier d'une pellicule récupéré. La mettre en place.
Utiliser le papier d'une pellicule récupéré. La mettre en place.
Avancer la pellicule jusqu'au témoin .
Ensuite il faut fermer le dos puis armer trois fois fermement et ouvrir le dos. La vue 1 au centre du papier doit être au centre de la fenêtre. Si ce n'est pas le cas il faut reprendre le réglage de l'avancement décrit plus haut.
Ensuite il faut fermer le dos puis armer trois fois fermement et ouvrir le dos. La vue 1 au centre du papier doit être au centre de la fenêtre. Si ce n'est pas le cas il faut reprendre le réglage de l'avancement décrit plus haut.
