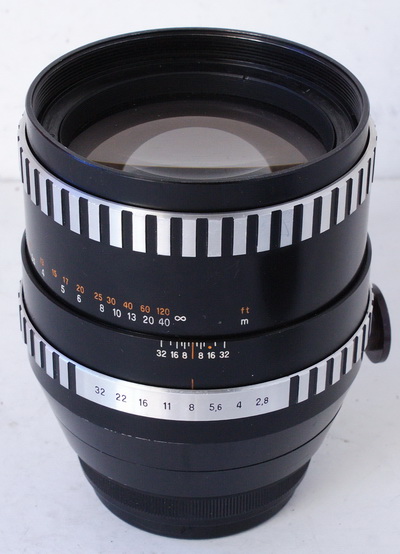

Voila une séquence simple d'accès au diaphragme de ce magnifique objectif moyen format en monture Pentacon 6.
Le plus simple est de passer par la monture.
Le plus simple est de passer par la monture.

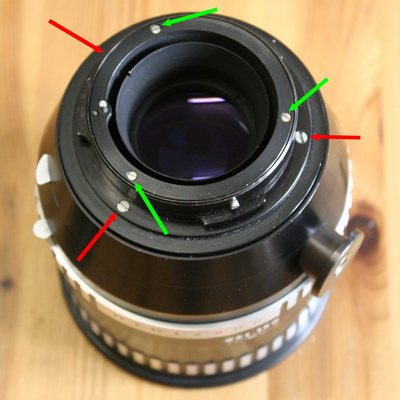

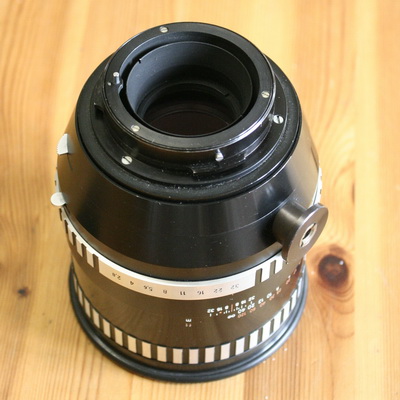

En
rouge, les 3 vis de fixation de la monture. Le déboitement peut-être
difficile sans avoir démonter le capot dont les vis sont représentées
en vert.

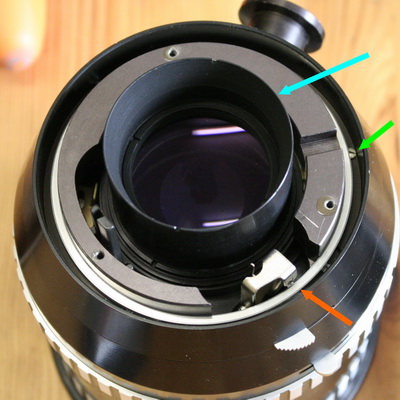

Sur la deuxième photo, en bleu le bloc optique arrière qui se dévisse à la main, mais qui comporte des encoches pour un démontage plus ferme, s'il résiste. En rouge une bague en aluminium qui sert de cale et qui se retire simplement en retournant l'objectif. En vert, les 3 vis qui fixent l'anneau suivant et qu'il faudra retirer.
Sur la deuxième photo, en bleu le bloc optique arrière qui se dévisse à la main, mais qui comporte des encoches pour un démontage plus ferme, s'il résiste. En rouge une bague en aluminium qui sert de cale et qui se retire simplement en retournant l'objectif. En vert, les 3 vis qui fixent l'anneau suivant et qu'il faudra retirer.

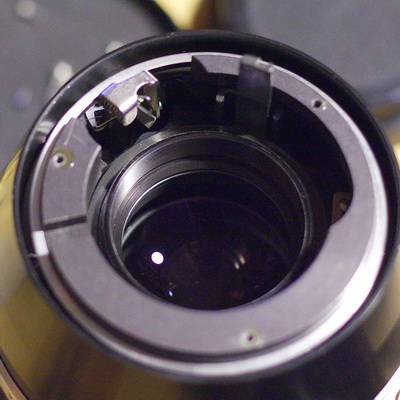

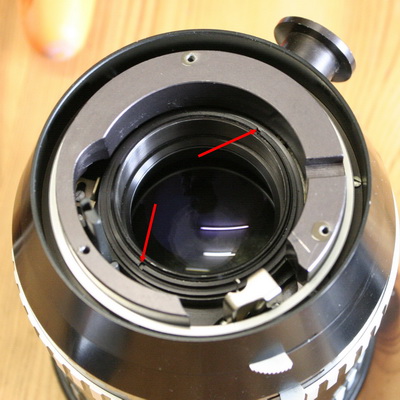

Sur
la première photo sont notées en rouge les encoches permettant le
démontage de l'anneau de serrage de la commande interne du diaphragme.Ce dévissage sera pour une étape ultérieure.
La deuxième photo représente la même étape mais selon un autre point de vue.
La deuxième photo représente la même étape mais selon un autre point de vue.

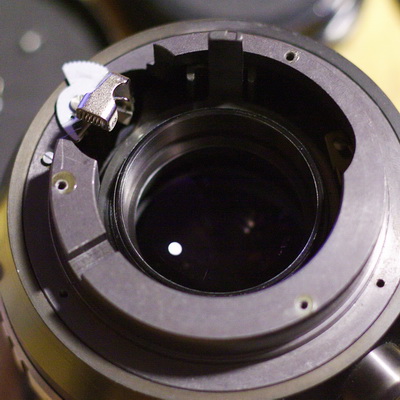

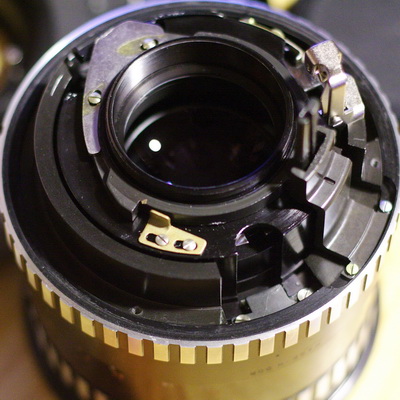

La
deuxième bague est retirée et là, apparait, en premier (gauche) les vis
qui fixent la troisième bague, au nombre de 3, dont 2 sont déjà
dévissées, sur la photo.

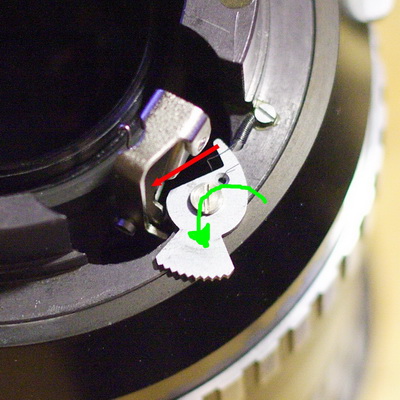

Ensuite voila la commande de fermeture du diaphragme (testeur de profondeur de champs) montée à l'envers et dont le doigt est sortie de son logement.Un des propriétaire précédent s'était mélangé les pinceaux........
Ensuite voila la commande de fermeture du diaphragme (testeur de profondeur de champs) montée à l'envers et dont le doigt est sortie de son logement.Un des propriétaire précédent s'était mélangé les pinceaux........

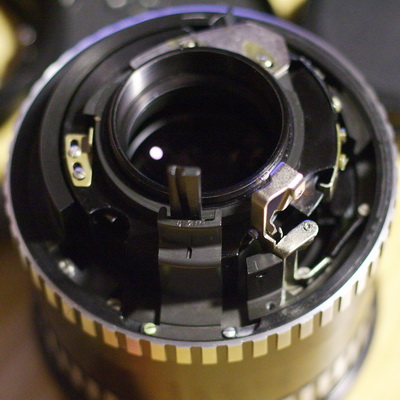

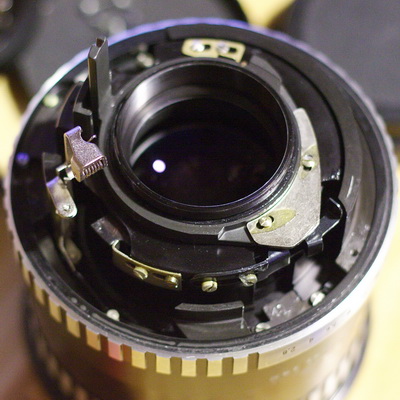

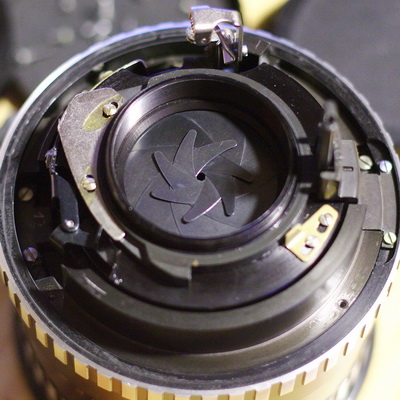

Voila
un cliché avec la troisième bague retirée. Maintenant la bague de
commande du diaphragme est libre (bague avec des stries noires et
blanches), si vous voulez la retirer il faudra récupérer avec soin la
bille permettant de marquer chaque ouverture. Le mieux est alors de
retourner l'objectif est de retirer la bague délicatement pour ne pas
perdre cette minuscule bille.
Ensuite viennent 4 photos montrant le bloc diaphragme sous ses différentes faces. C'est cette partie qui va falloir plonger dans de l'essence C, en faisant attention à ce que le niveau de l'essence ne dépasse pas les lames du diaphragme et ne viennent mouiller l'hélicoïde de mise au point. Un petit bain de 5 minutes suffit en général pour dissoudre les graisses qui gène l'ouverture et la fermeture rapide du diaphragme lors de la prise de vue.
Ensuite viennent 4 photos montrant le bloc diaphragme sous ses différentes faces. C'est cette partie qui va falloir plonger dans de l'essence C, en faisant attention à ce que le niveau de l'essence ne dépasse pas les lames du diaphragme et ne viennent mouiller l'hélicoïde de mise au point. Un petit bain de 5 minutes suffit en général pour dissoudre les graisses qui gène l'ouverture et la fermeture rapide du diaphragme lors de la prise de vue.
