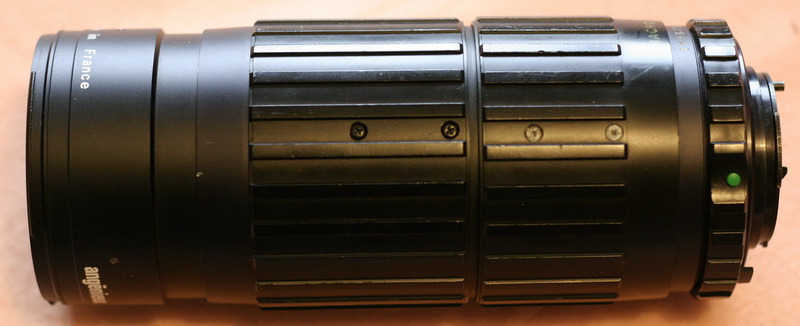

J'ai acheté un zoom Angenieux 70-210 f= 3.5 en monture Minolta MD qui présentait quelques

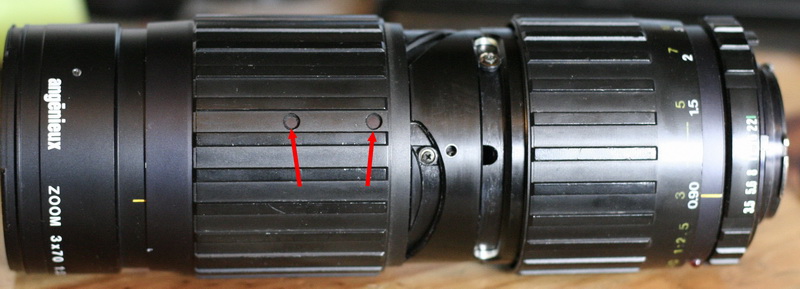

défauts. L'absence de vis sur la bague de changement de focales et des
traces de condensation sur un certain nombre de groupes optiques. Changer les vis est facile, le reste un peu moins, mais pas impossible sans un minimum de rigueur.

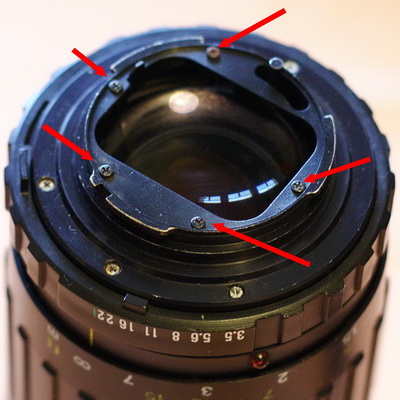

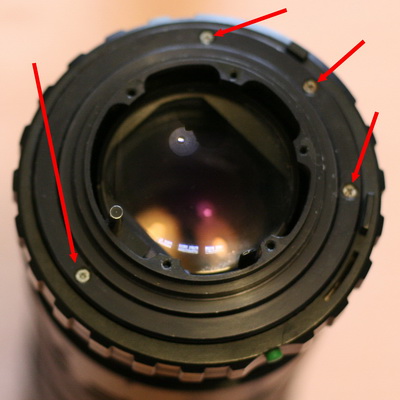

Pour retirer la monture il faut la dévisser en deux partie.

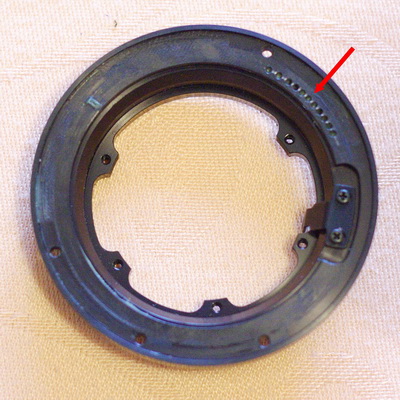

Voila
la bague inférieure de la monture retournée avec les encoches pour la
bille de marquage du diaphragme, bille qu'il ne faut pas perdre. Elle
est située sur la bague en aluminium au niveau du trou inférieur. Cette
bague peut se retirer.

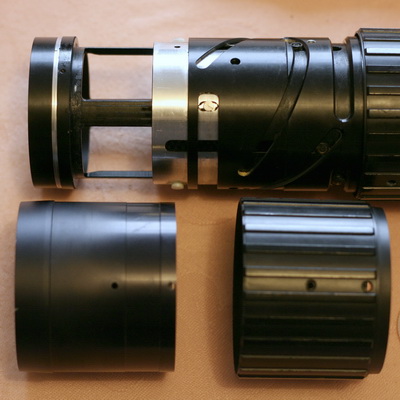

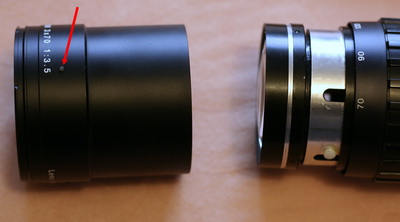

Pour
retirer les bagues du zoom il faut en premier retirer la bague de
devant qui est fixée grâce à trois toutes petites vis plates. Cette bague retirée, les deux autres viennent facilement.

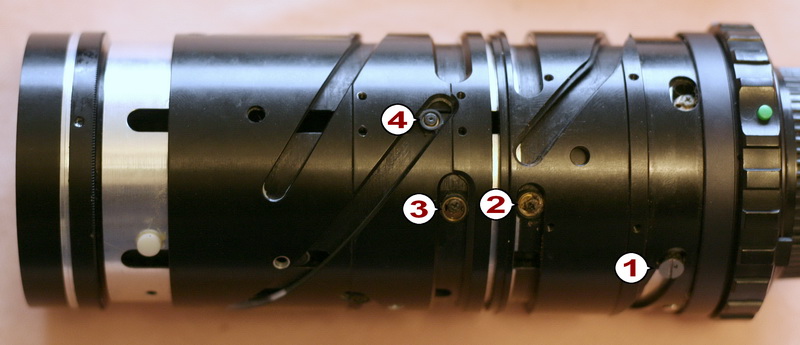

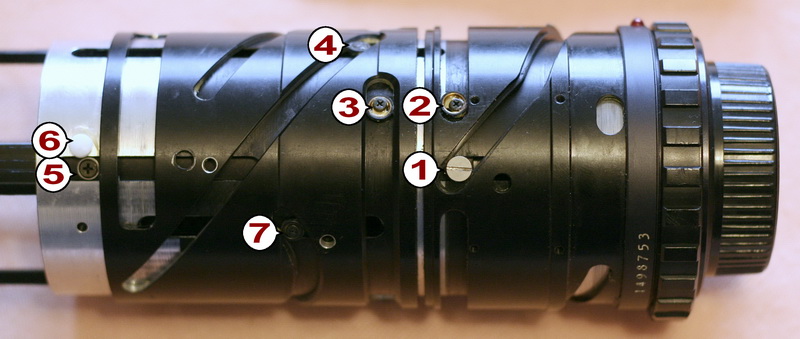

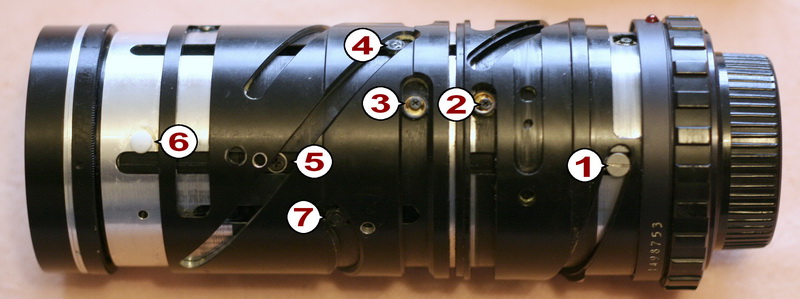

Cinématique
de déplacement des bagues de zoom et de mise au point, ainsi que des
groupes optiques. L'étude soigneuse de cette cinématique est
indispensable pour pouvoir remonter correctement le zoom.

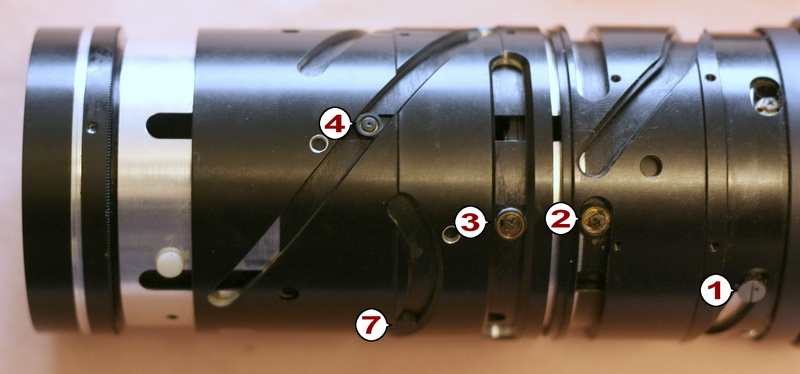

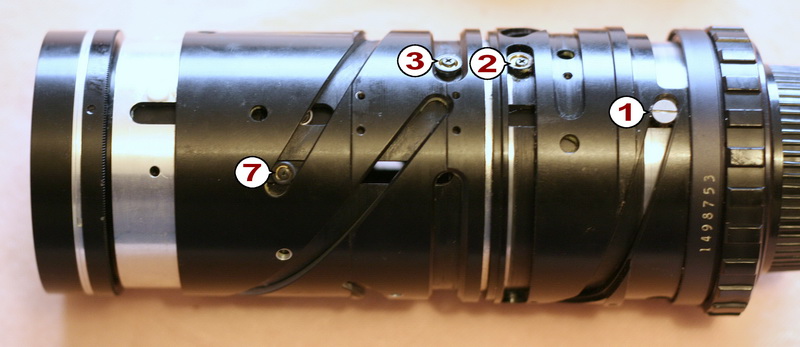

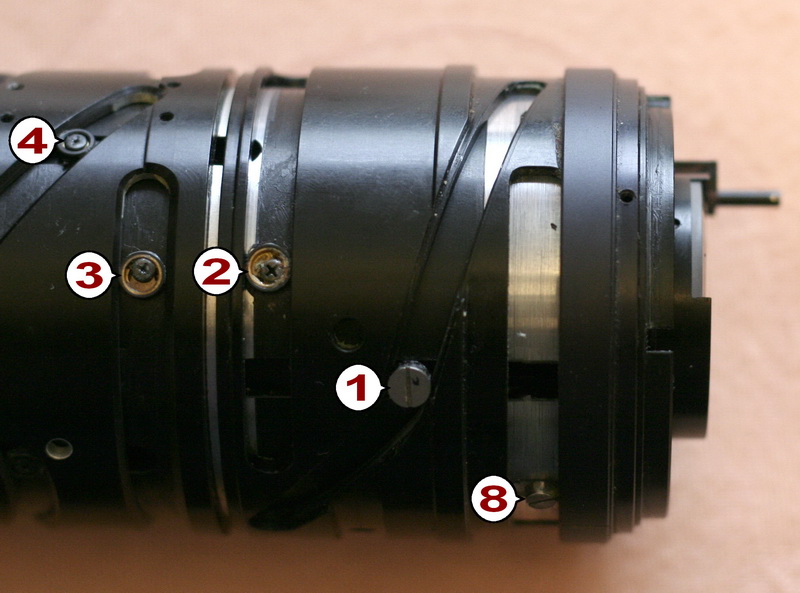

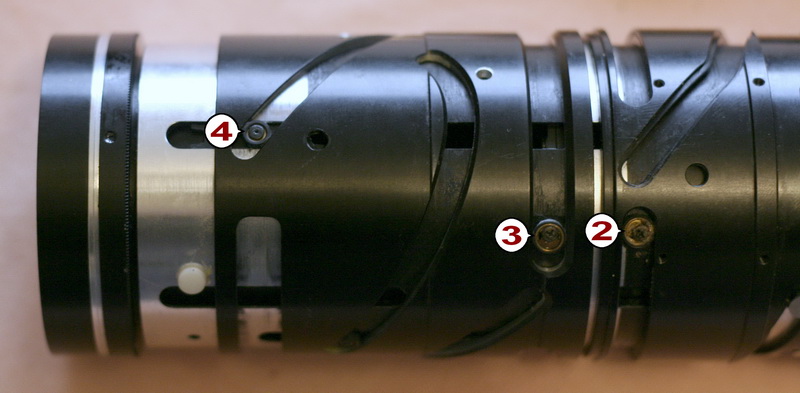

1- Came de déplacement de la mise au point (1).
2- Vis de blocage et de réglage de la bague de mise au point.
3- Vis de blocage et de réglage de la bague de zoom.
4- Came de déplacement du groupe arrière du zoom.
5- Came de déplacement de la mise au point (2).
6- Blocage de la bague de zoom, se retire facilement.
7- Came de déplacement du groupe avant du zoom.

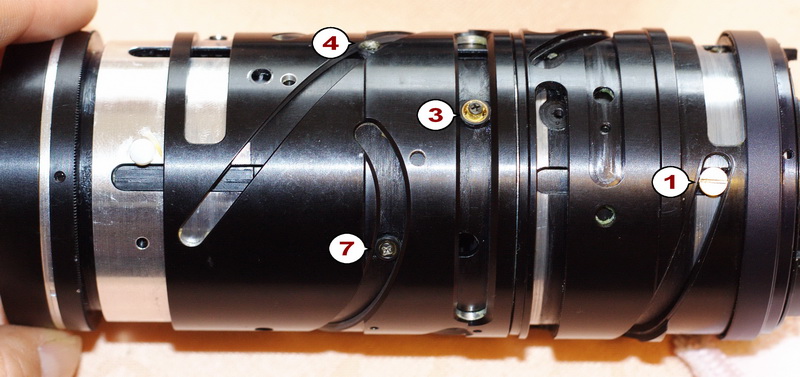

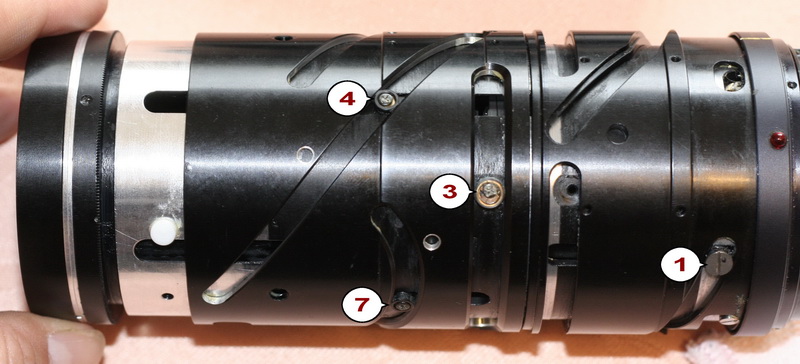

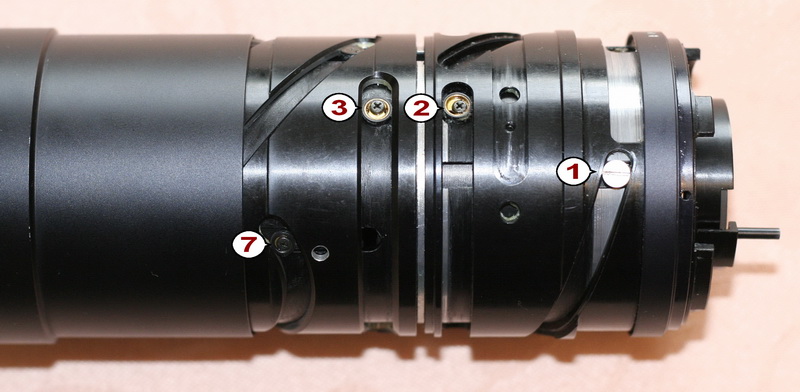

1- Came de déplacement de la mise au point (1).
2- Vis de blocage et de réglage de la bague de mise au point.
3- Vis de blocage et de réglage de la bague de zoom.
4- Came de déplacement du groupe arrière du zoom.
5- Came de déplacement de la mise au point (2).
6- Blocage de la bague de zoom, se retire facilement.
7- Came de déplacement du groupe avant du zoom.

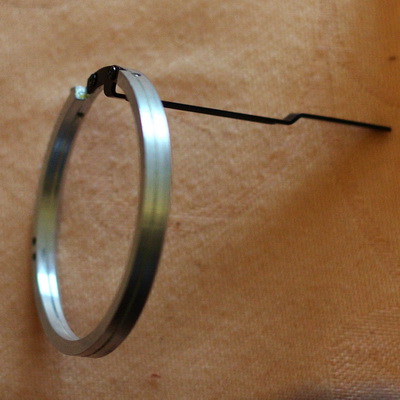

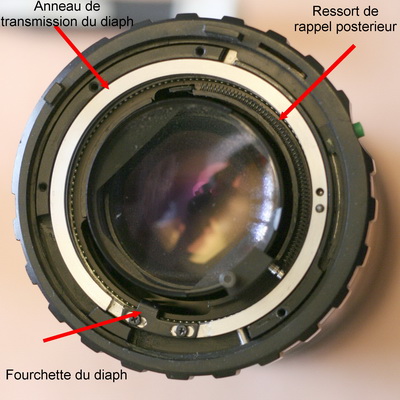

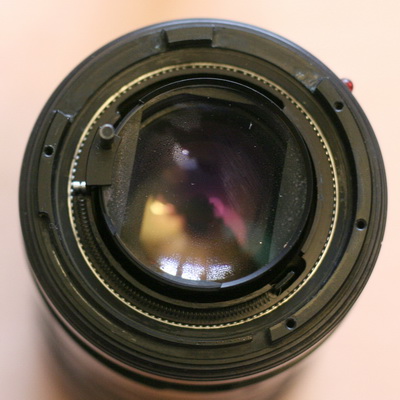

Anneau de transmission du diaphragme.
Monture avec sa bague de diaphragme.
Monture avec sa bague de diaphragme.

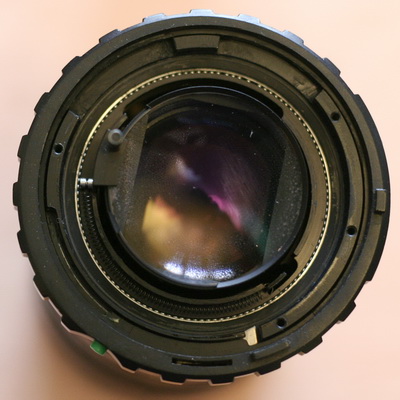

Monture sans sa bague de diaphragme.

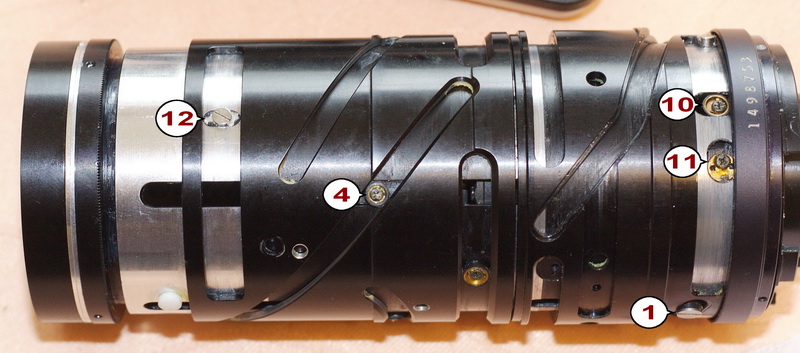

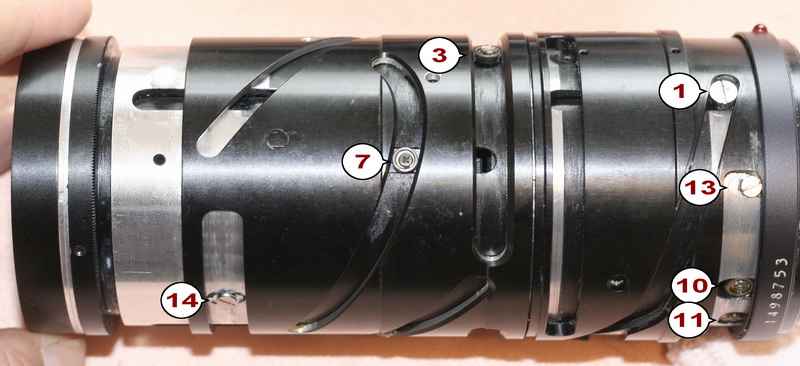

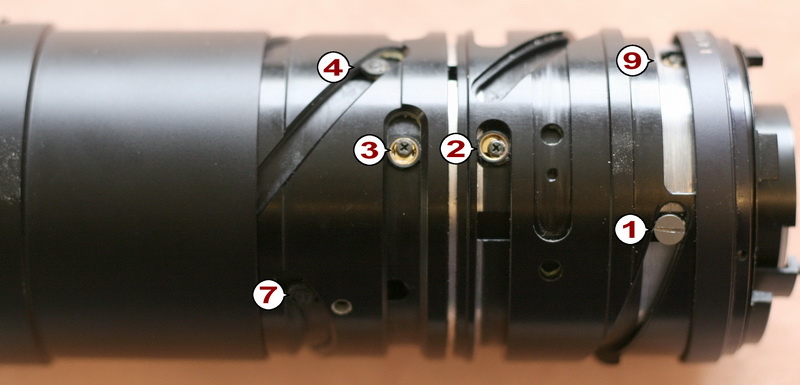

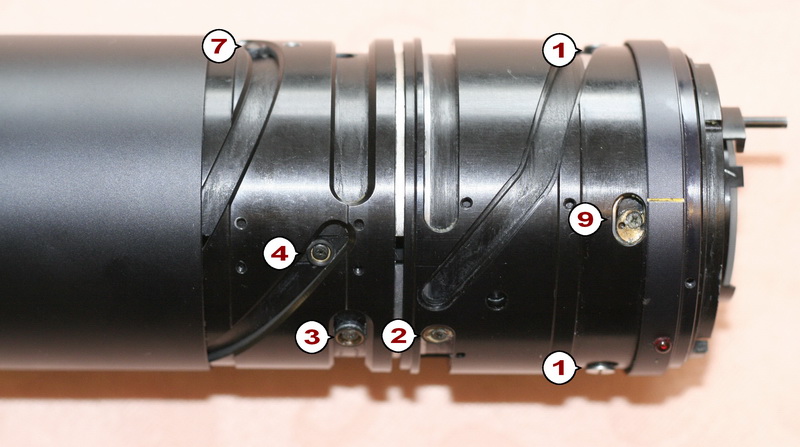

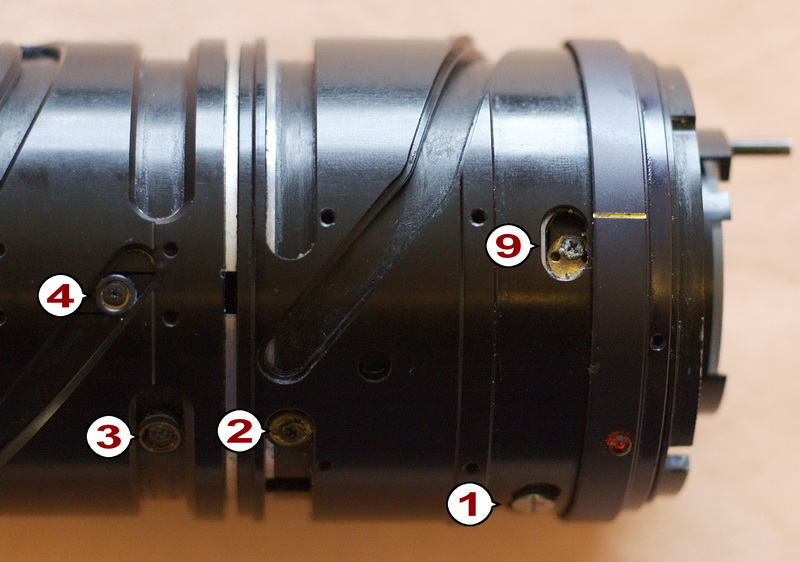

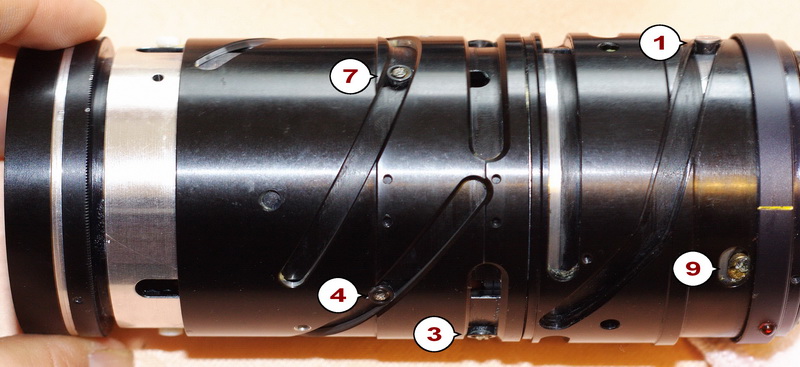

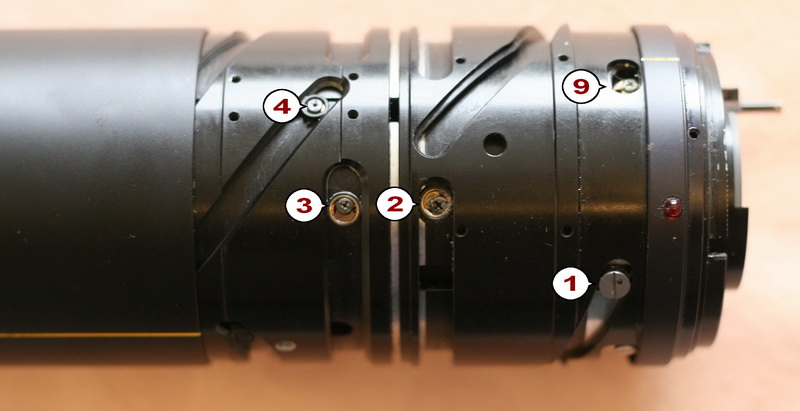

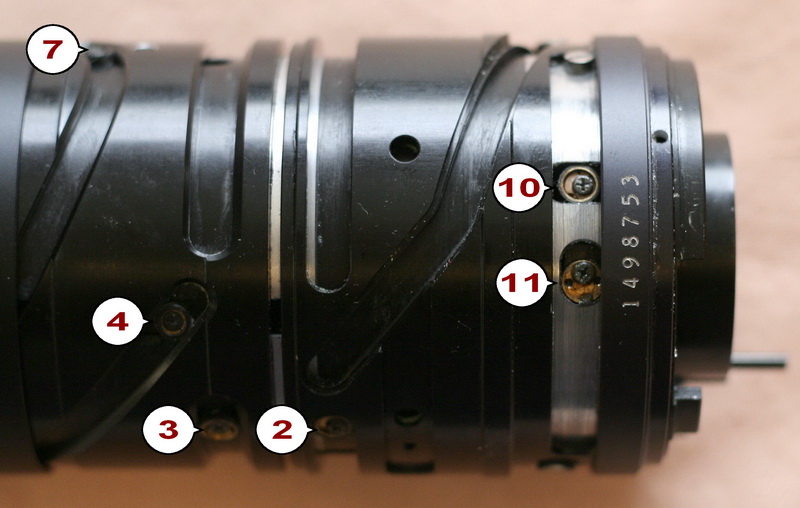

1- Came de déplacement de la mise au point (1).
2- Vis de blocage et de réglage de la bague de mise au point.
3- Vis de blocage et de réglage de la bague de zoom.
4- Came de déplacement du groupe arrière du zoom.
5- Came de déplacement de la mise au point (2).
6- Blocage de la bague de zoom, se retire facilement.
7- Came de déplacement du groupe avant du zoom.

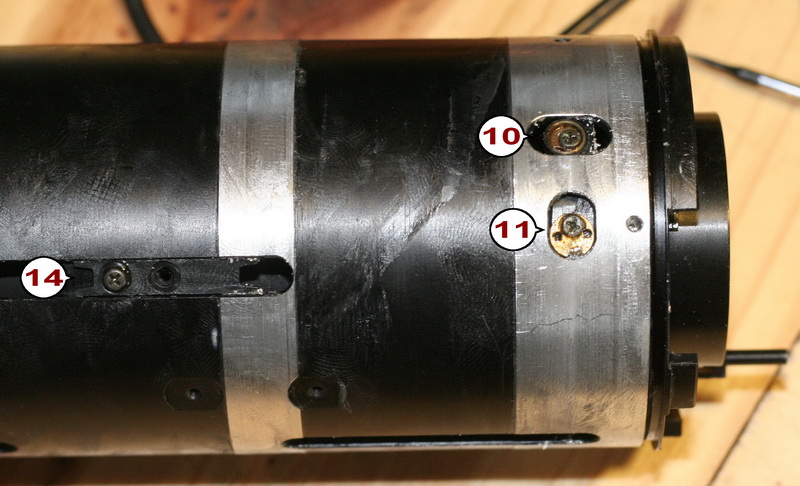

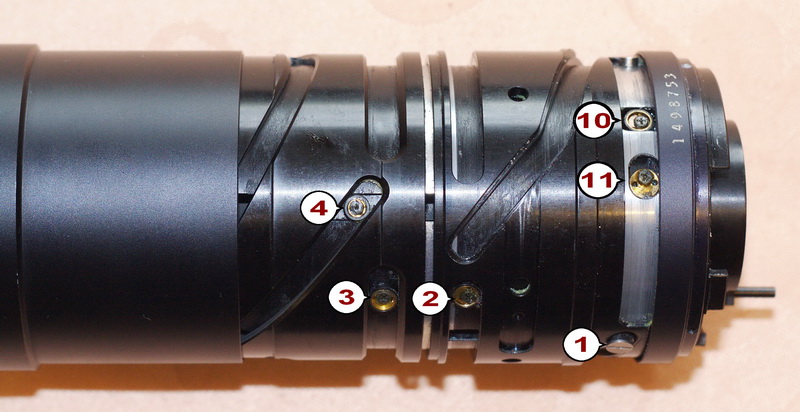

8- Vis de blocage de la mise au point à l'infini (1).
9- Vis de blocage et de réglage du groupe arrière (1).
10- Vis de blocage et de réglage du groupe arrière (2).
13- Vis de blocage de la mise au point à l'infini (2).
14- Vis de blocage de la bague de zoom en position extrême (2).
11- Vis de blocage et de réglage du groupe arrière (3).
12- Vis de blocage de la bague de zoom en position extrême (1).13- Vis de blocage de la mise au point à l'infini (2).
14- Vis de blocage de la bague de zoom en position extrême (2).

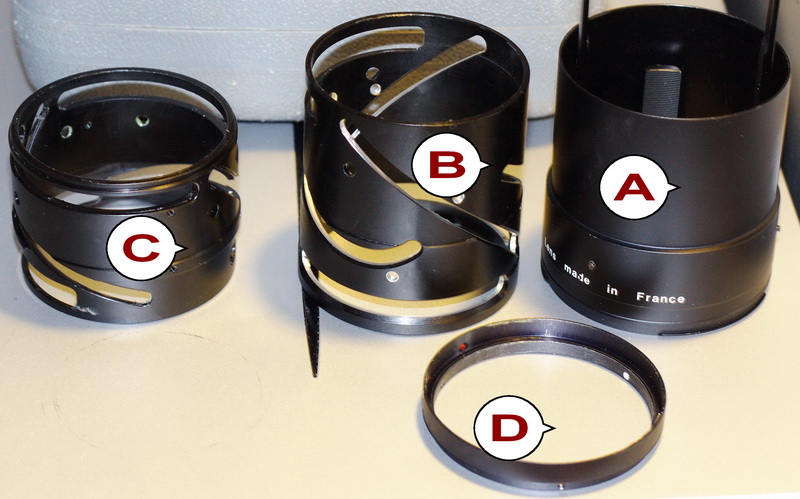

A- Bague antérieure.
B- Bague de zoom.
C- Bague de mise au point
D- Bague de témoin de de diaphragme.
B- Bague de zoom.
C- Bague de mise au point
D- Bague de témoin de de diaphragme.
Voila le zoom avec ses bagues retirées. Les glissières sont toujours en double.

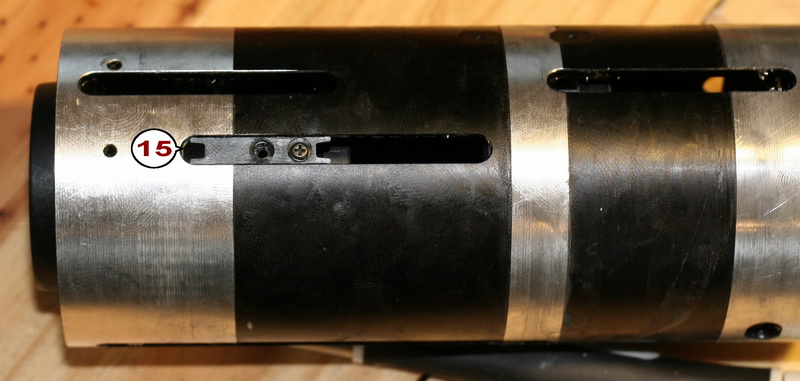

14-Glissière du groupe arrière du zoom.
15- Glissière du groupe avant du zoom.
17- Glissière du groupe de mise au point.

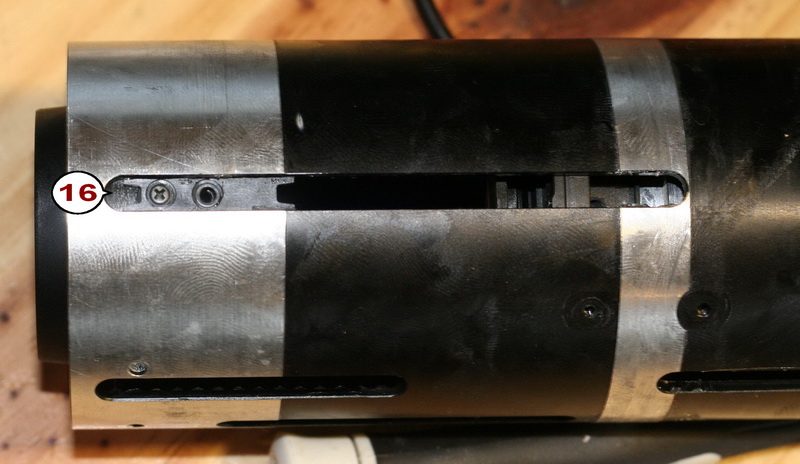

14-Glissière du groupe arrière du zoom.
15- Glissière du groupe avant du zoom.
17- Glissière du groupe de mise au point.

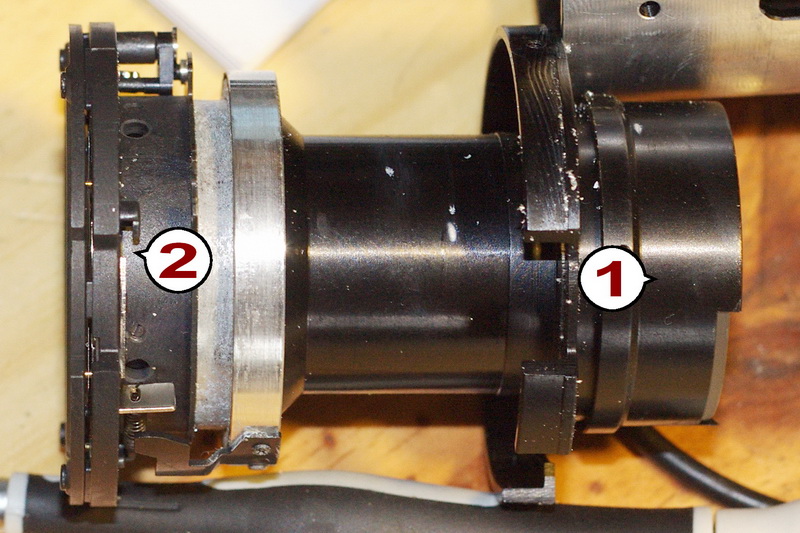

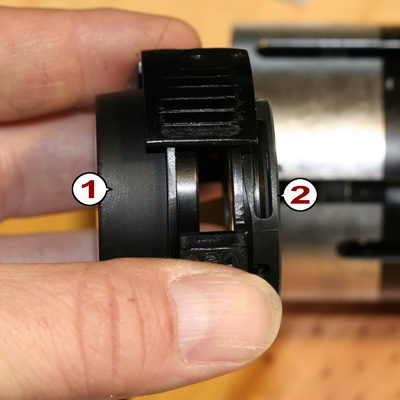

Voila les deux groupes de zoom ensembles, le 1 est celui de l'avant et le 2 celui de l'arrière.

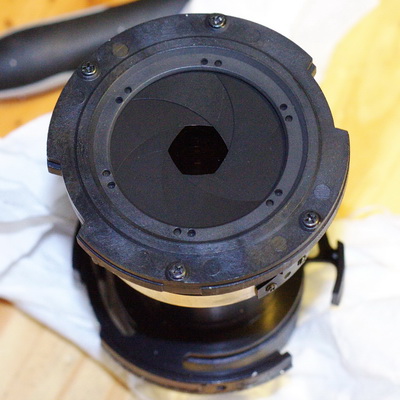

La photo suivante montre l'ensemble groupe arrière et diaphragme. Les vis retirées, il se retire par l'avant du fut métallique.
La photo suivante montre l'ensemble groupe arrière et diaphragme. Les vis retirées, il se retire par l'avant du fut métallique.
1-Diaphragme
2-Groupe optique arrière.
2-Groupe optique arrière.
