Réglage du télémètre d'un Yashica Electro 35
Je me base pour cet article sur le manuel de réparation du Yashica Electro 35 Professionnal qui à quelques détails près est valable pour tous les modèle depuis l'original en 1966 au GSN des années 1970 et 1980.

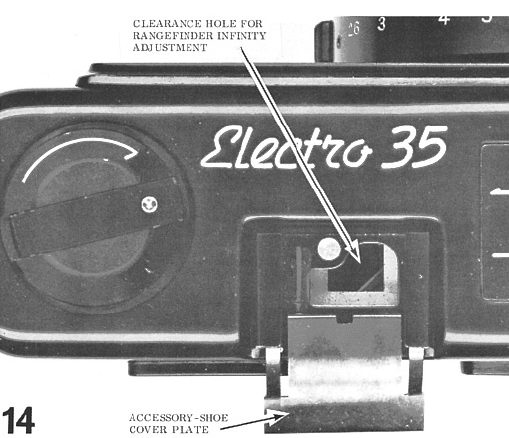

Réglage de l'infini: Sortir à l'aide d'un petite lame ou d'un tournevis plat fin la plaque métallique située sur la griffe porte accessoire. A l'aide d'un tournevis plat long et fin, tourner dans un sens et dans l'autre tout en visant un objet situé à plusieurs dizaines de mètres. Le bon réglage est atteint quand les deux images coïncident parfaitement.

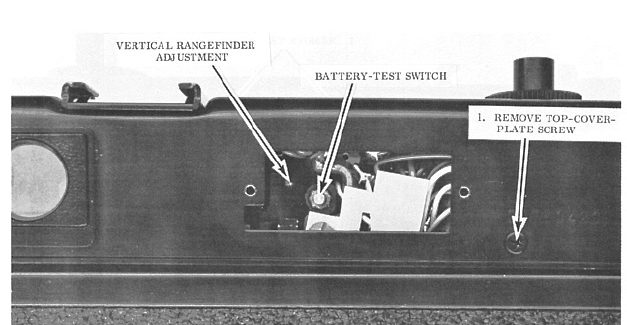

Pour
accéder au réglage vertical du
télémètre il faut dévisser la plaque du
testeur de batterie situé au dos du capot de l'appareil. La vis
de réglage vertical est au dos du miroir mobile du
télémètre. Il est préférable de
s'occuper de ce réglage si il s'avère qu'il est
défectueux avant de régler l'infini. Le
déréglage vertical est assez rare.

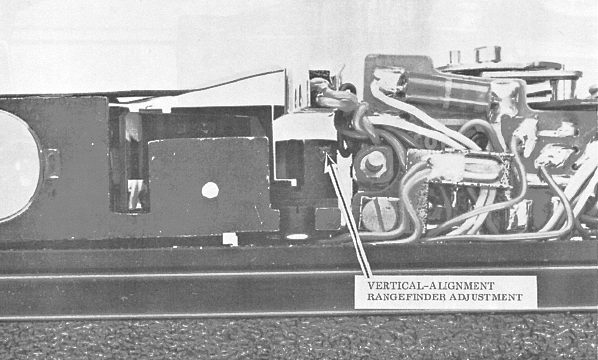

Voila la même vis de réglage montrée après démontage du capot.

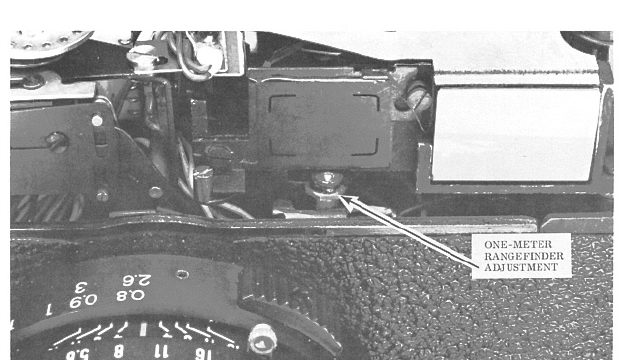

Pour
terminer les réglages, il faut parfaire celui de la distance de
1 mètre. Pour cela il faut viser un objet situé à
1 mètre ( mesurer la distance entre le plan film et l'objet),
positionner la bague de distance sur la marque un mètre et
procéder au réglage.
Quand
cette étape est faite, il faut vérifier tous les
autres réglages du télémètre et parfois les
reprendre jusqu'à ce qu'ils soient tous parfait.
