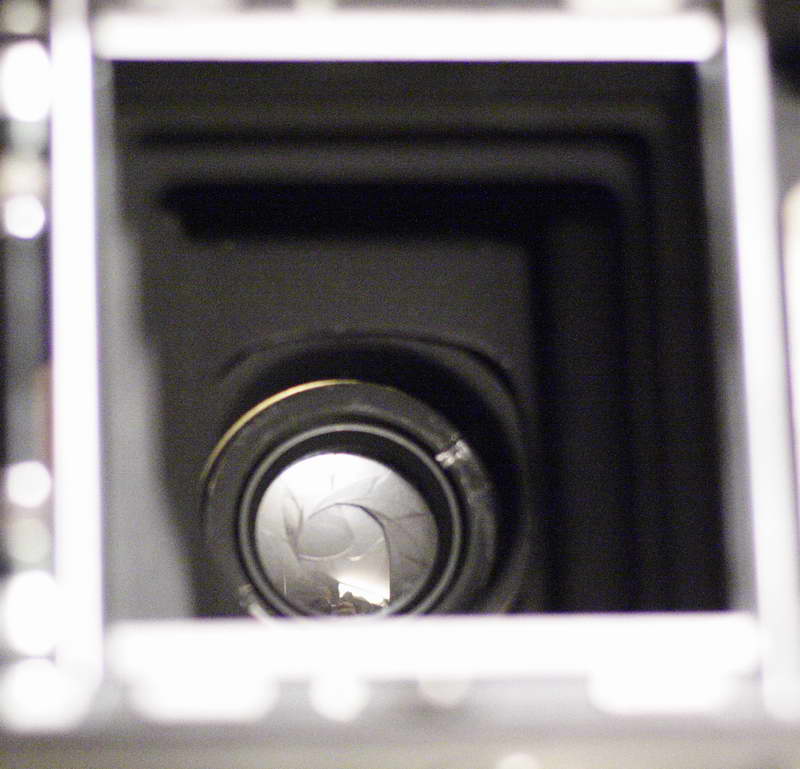

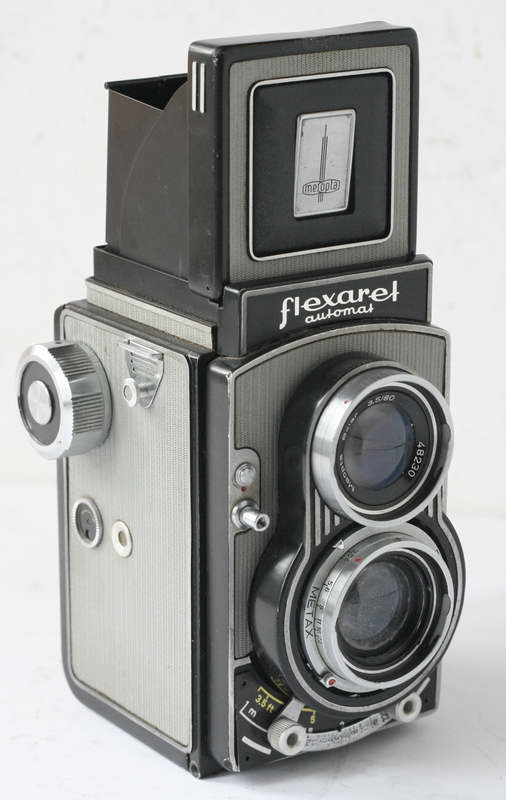

Première

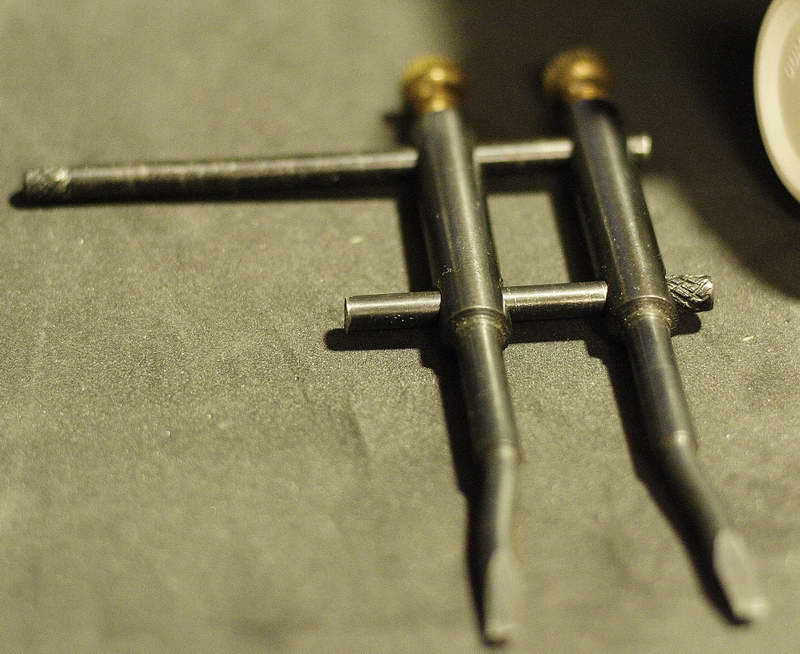

opération, il faut sortir le bloc obturateur optique. Pour cela un
spanner à la branche basse raccourcie sera utilisée pour dévisser la
bague située en arrière du bloc, dans la chambre de prise de vue.
Attention car cette bague est bloquée par une petite vis posée sur
celle-ci. Il faut d'abord dévisser cette vis.

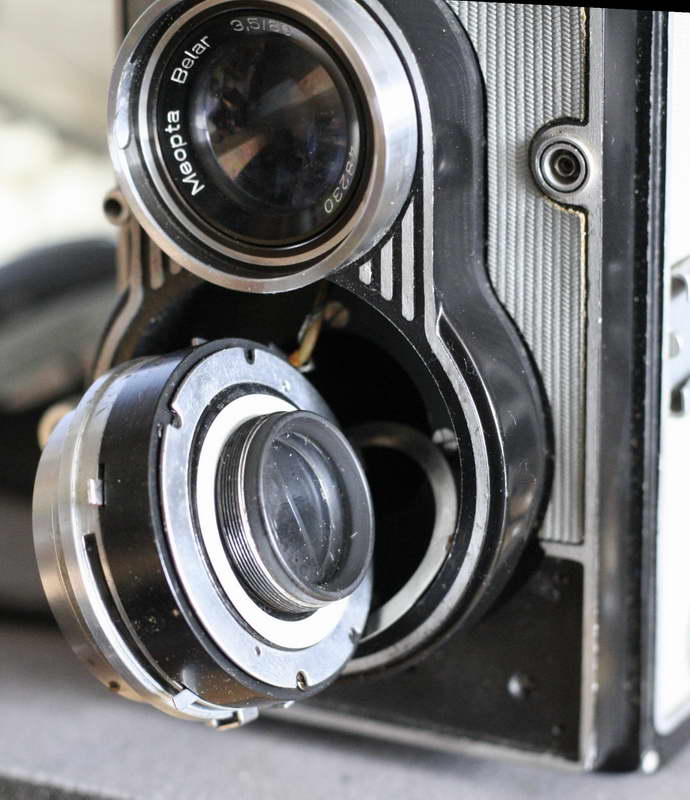

Le
bloc est retenu par le câblage du contact flash. Il existe deux petites
cales en alu pour le réglage de la distance objectif plan film à ne pas
perdre, ni à oublier au remontage.

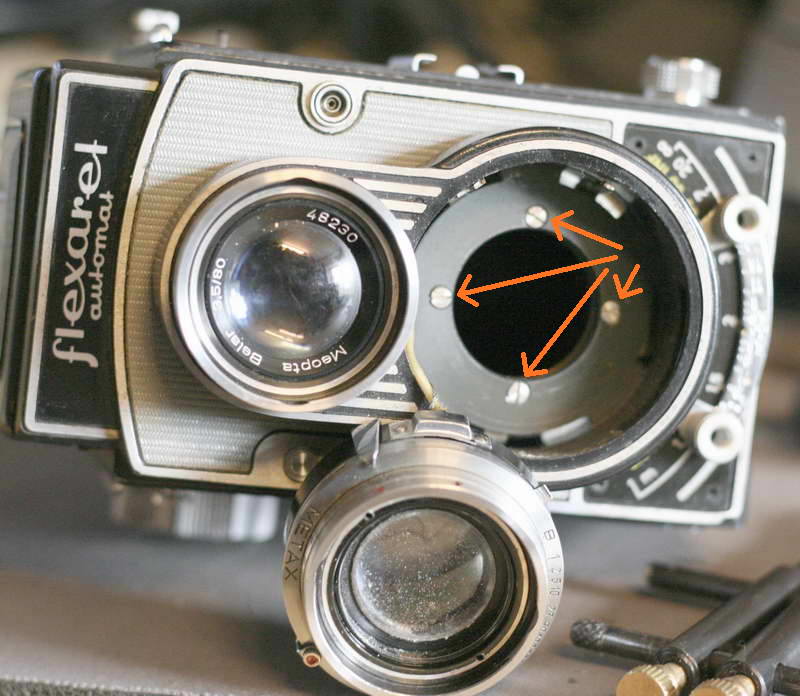

Les quatre flèches rouges sont 4 vis à démonter pour pouvoir sortir le bloc optique visée + prise de vue.

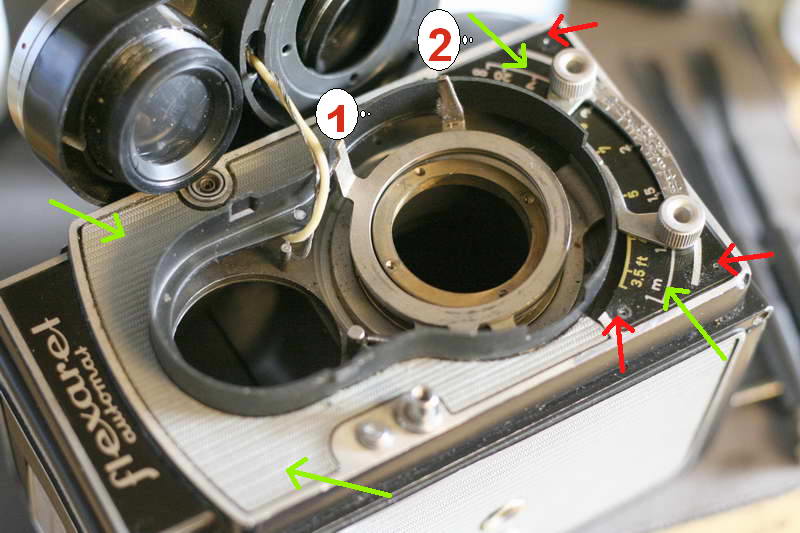

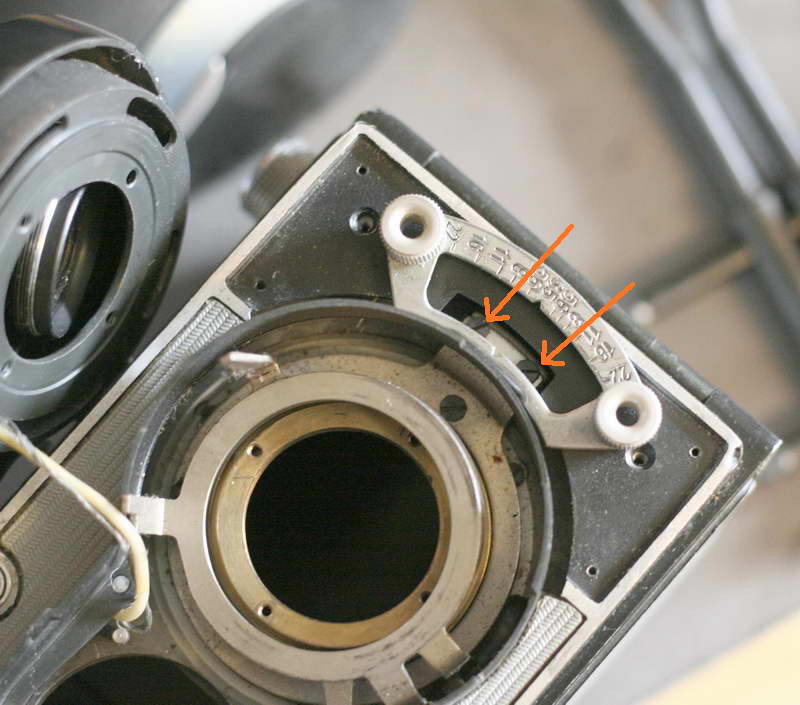

La couronne 1 est celle de déclenchement, elle est sur la 2 qui est celle d'armement. Entre elles, il y a une cale en alu. La couronne 1
possède un ressort visible en bas à gauche. Ensuite il faut dévisser la
plaque de distance (flèches rouges) et le vis qui sont pointées par les
flèches vertes, situées sous la plaque et sous la garniture grise, qui
est donc à décoller.
Dévisser les deux vis fixant le levier de mise au point.

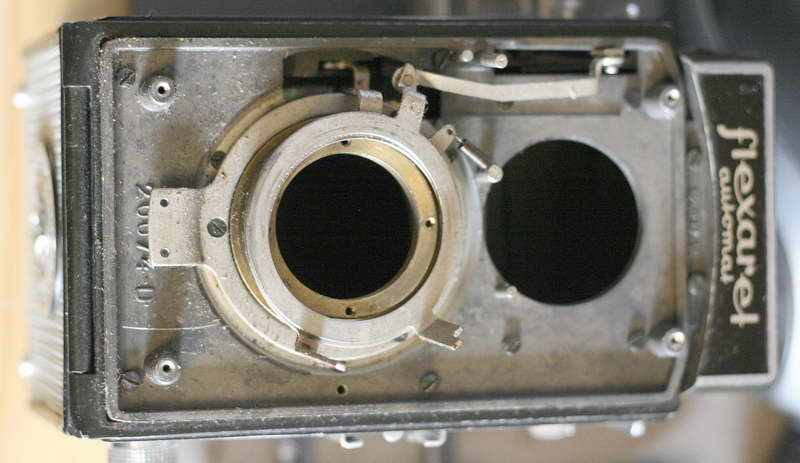

Voila, la façade est enlevée.

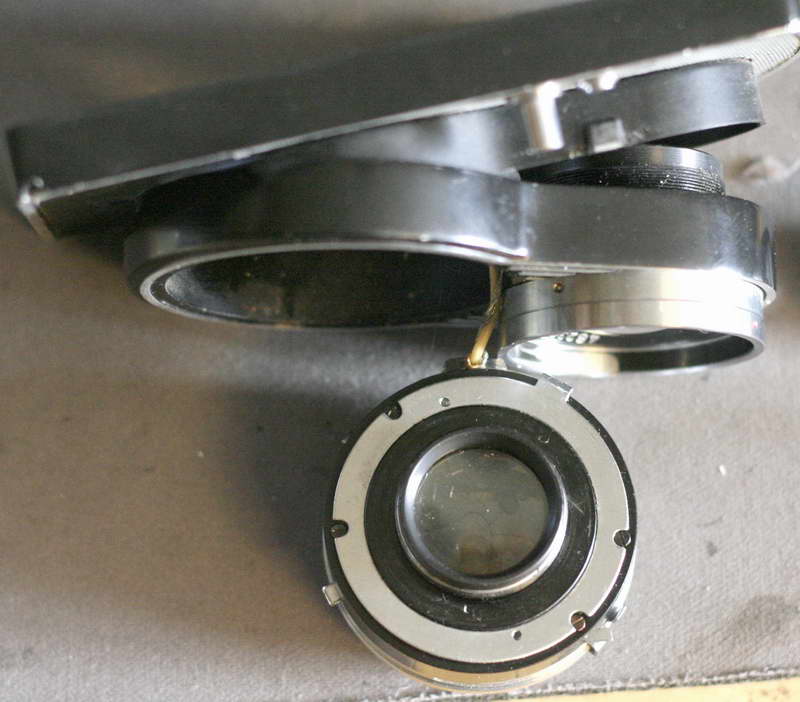

Deux
solution se propose à vous pour désolidariser le bloc optique du bloc
complet. Soit dessouder les câbles au niveau de la prise synchro, soir
faire comme moi, je coupe à mi chemin et au remontage je ressoude et
refait l'isolation.

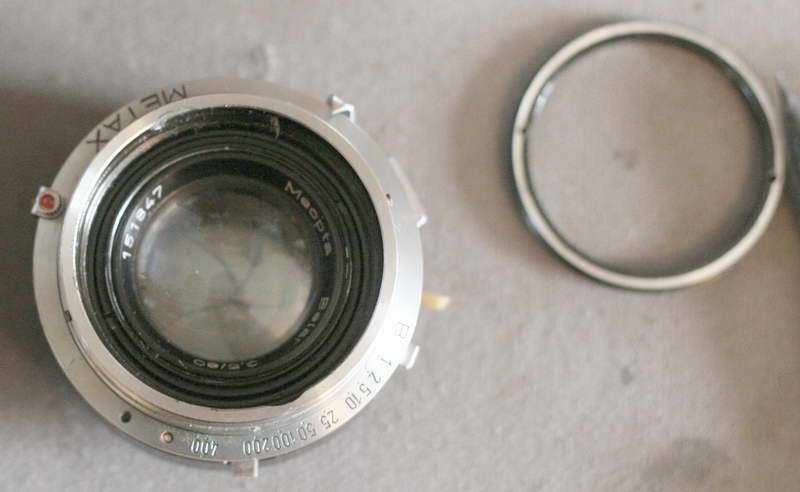

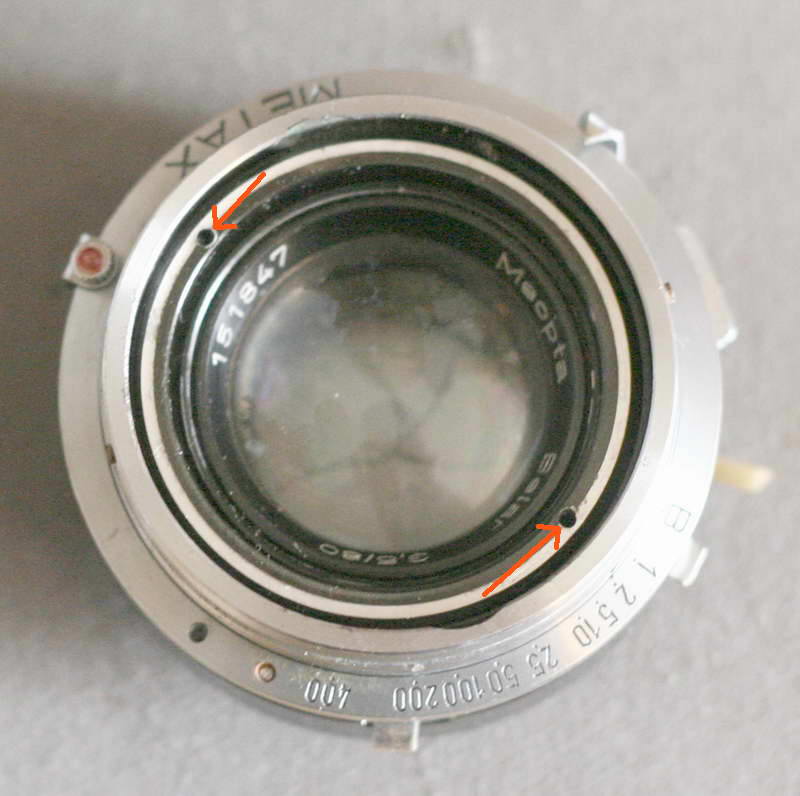

Pour
sortir le bloc optique avant, il faut dévisser la bague sis dessous.
Sur mon exemplaire elle était complètement grippée, il à fallut
utiliser un peu de dégrippant pour la sortir. Cette bague retirée, le bloc se dévisse normalement.

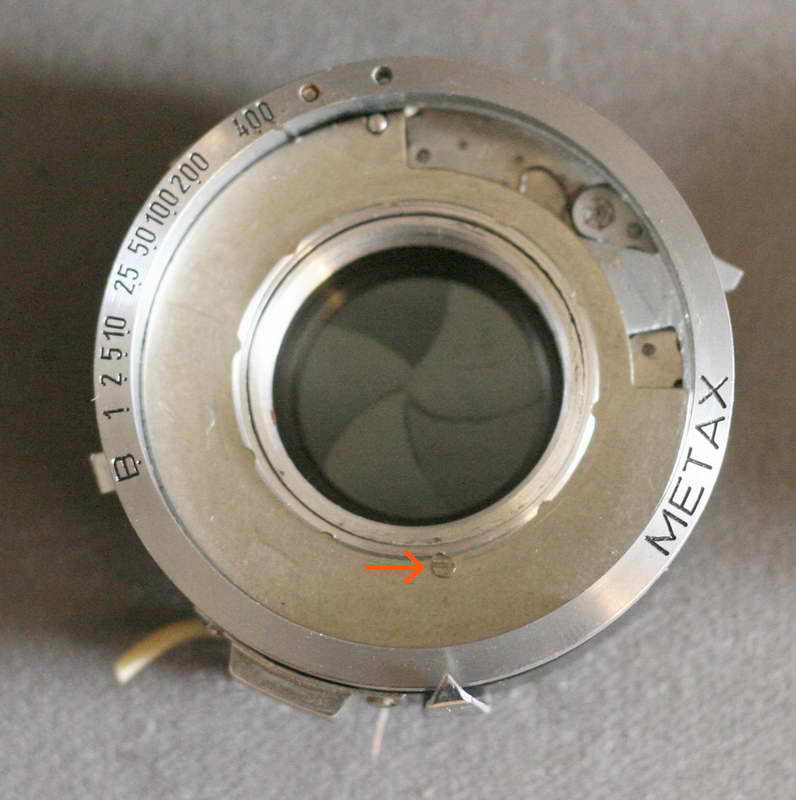

Pour
ouvrir l'obturateur il faut faire faire un demi tour à cette vis pour
pouvoir dévisser la couronne crantée qui fixe la face supérieure de

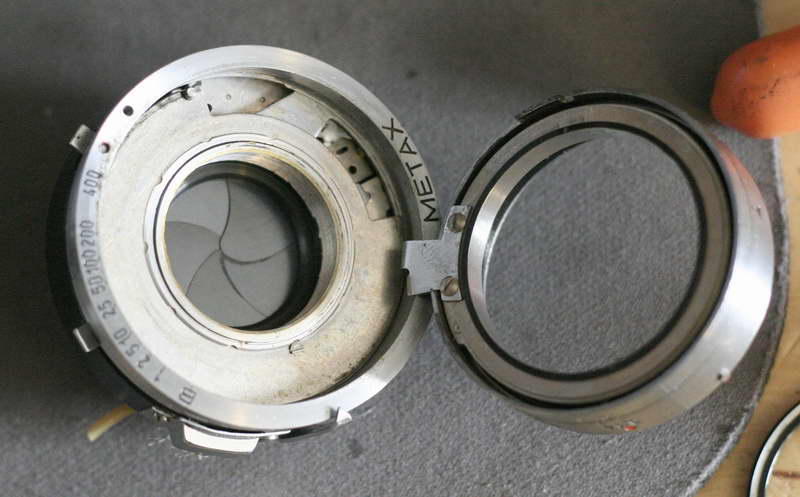

l'obturateur. A ce stade du démontage on s'aperçoit que l'obturateur Metax est une copie presque carbone d'un synchro compur.

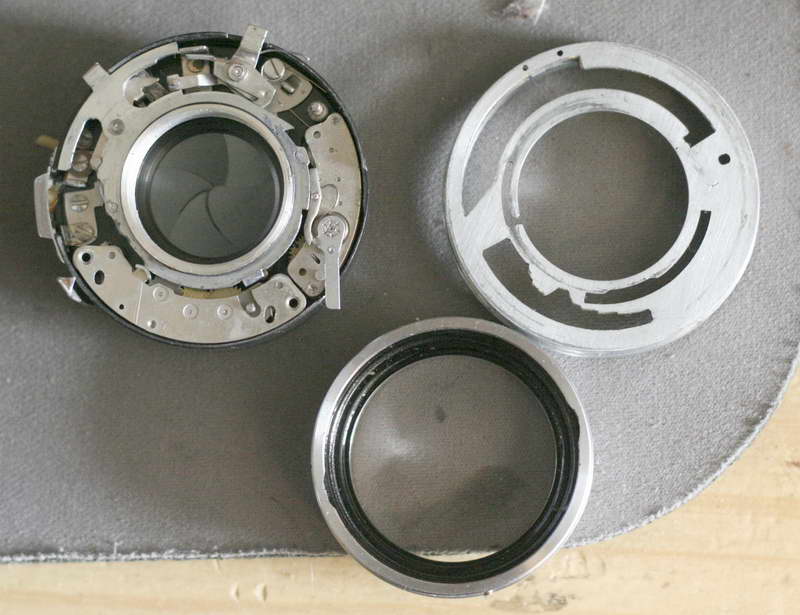

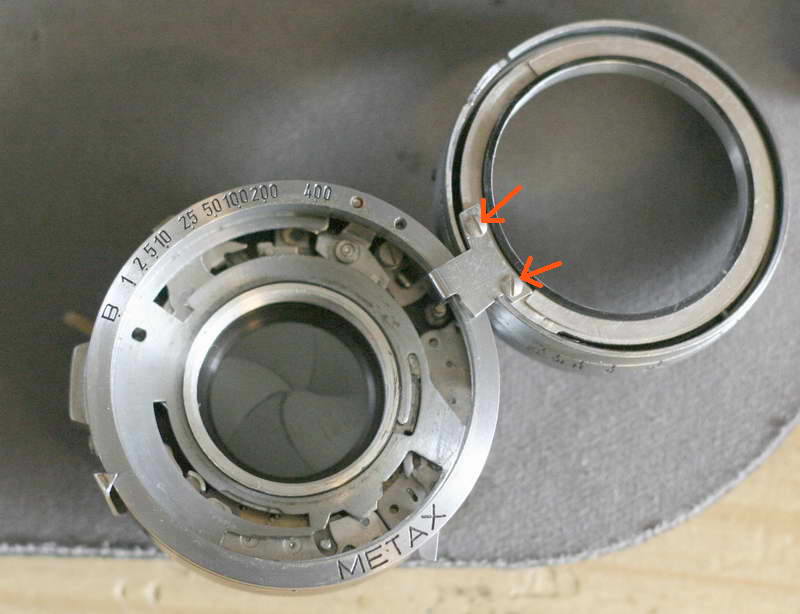

Bien
noter les positions des bagues recouvrant l'obturateur. Et dévisser le
téton du retardateur qui empêche de sortir complètement le capot de
l'obturateur.
Trempette dans un bain d'essence C est c'est une seconde jeunesse qui attend le Metax.

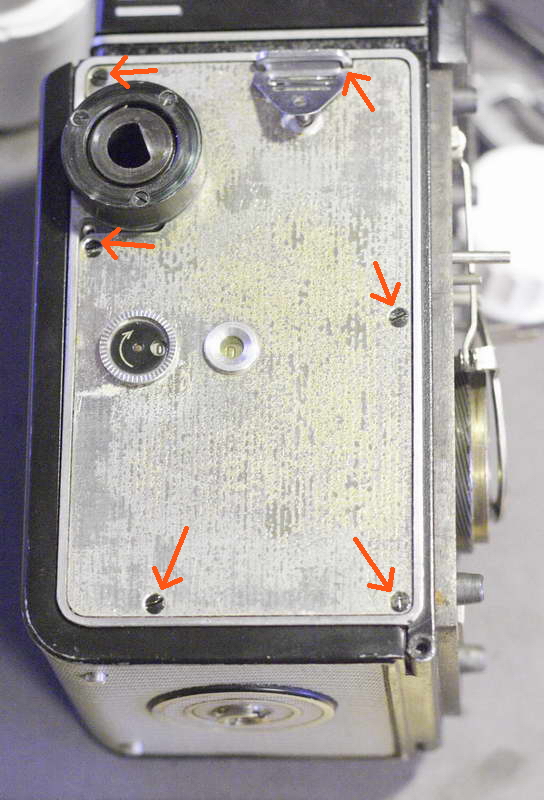

Pour
l'accès au mécanisme d'avance et d'armement, il faut défaire le flanc
droit. Pour cela il faut retirer le revêtement et dévisser toutes les
vis indiquées par les flèches rouges, y compris celle qui est sous
l'année de support de la sangle (en haut). Ceci fait il faut faire glisser la plaque d'aluminium vers l'avant après l'avoir soulevée avec un tournevis fin.

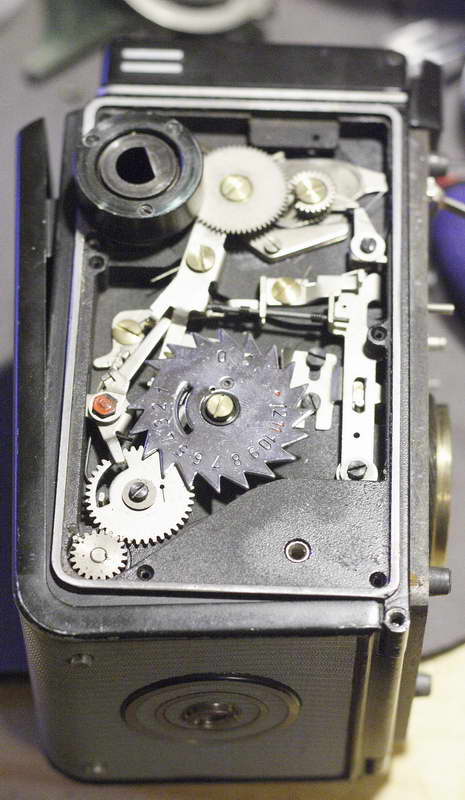

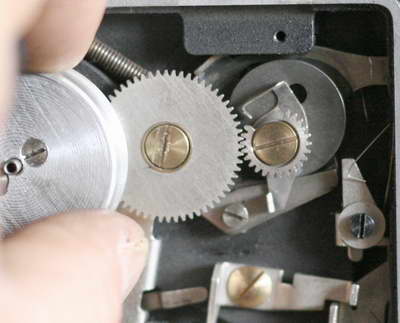

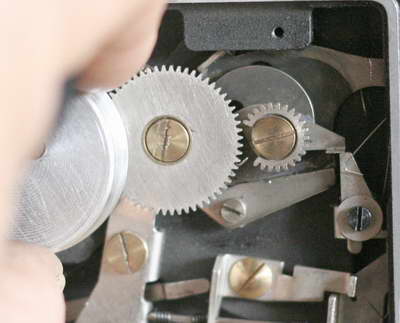

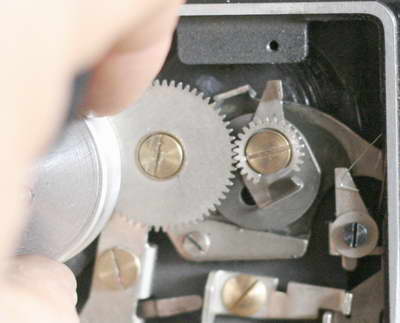

Voila le mécanisme d'avance et d'armement. On remarquera qu'il est beaucoup plus simple que sur le Rolleiflex. Pour la cinématique de l'armement, reportez vous à la fin de cet article.

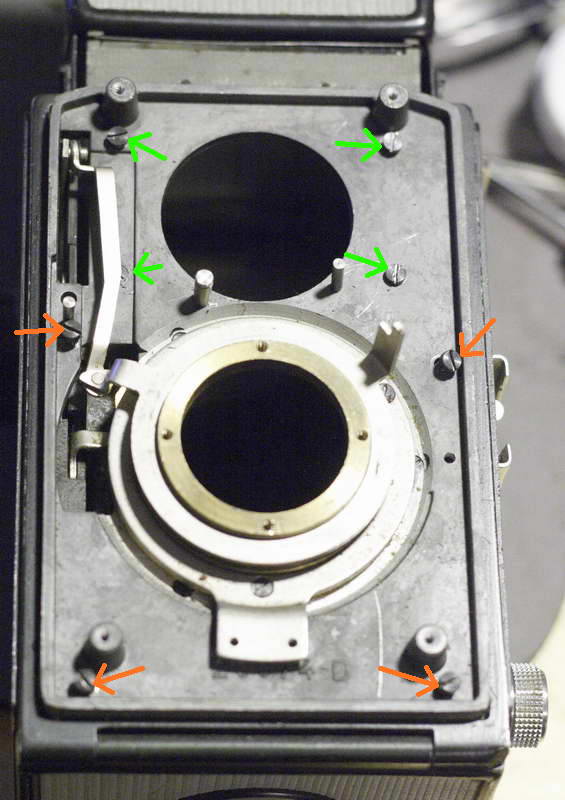

Voila
l'étape étonnante et qui rend les interventions sur les Flexaret
pénibles. Comment accéder au miroir et au dépoli?. C'est impossible par
le haut, pour cela il faut complètement déposer la façade. Cette façade
est fixée au châssis par huit vis, dont quatre (les vertes) fixent le
bloc miroir viseur.

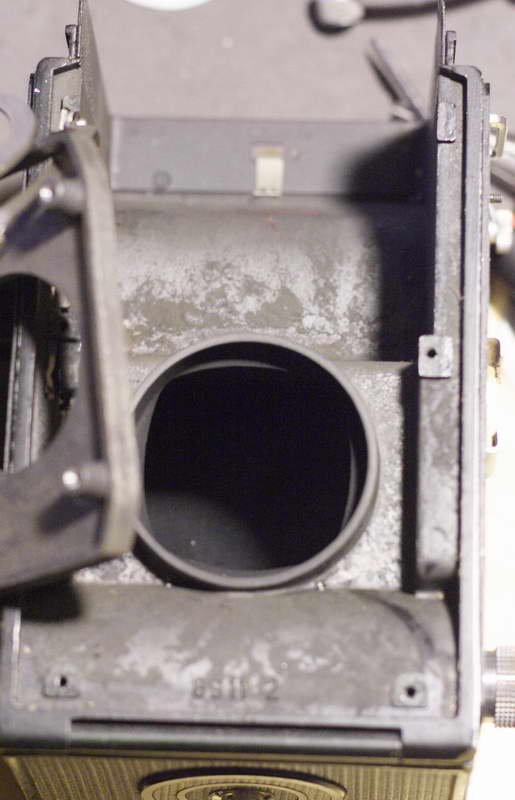

Voila le châssis sans bloc viseur.

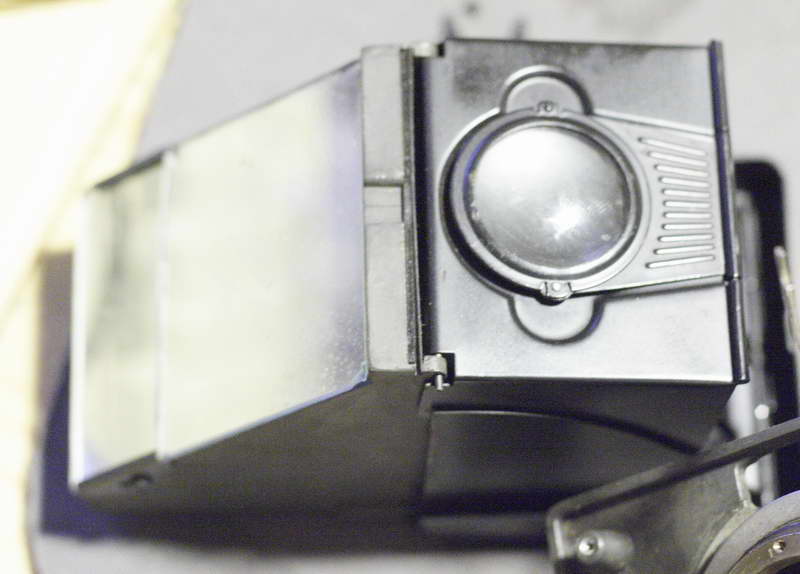

Voila le bloc viseur retiré. Le miroir n'est fixé que par un coté.

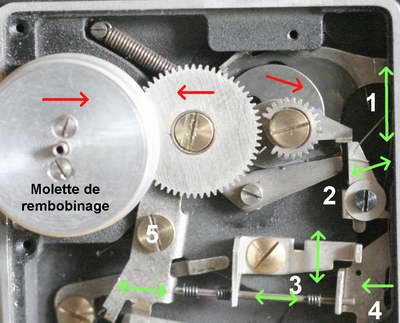

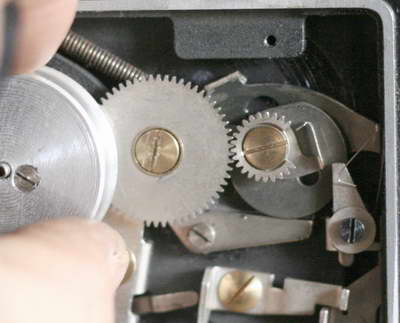

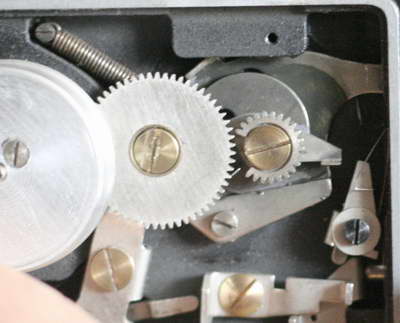

Observation de la cinématique d'armement.
1=Came d'armement
2=Blocage de l'armement par un levier à bascule effacé par le déclenchement.
3=Levier qui empêche le déclenchement. Protection contre la double exposition et contre le déclenchement possible lors du chargement de la pellicule.
4=Levier poussoir de déclenchement.
Photo 1: Position sur la vue N°1.
Photo 2: Déclenchement.
Photo 3: Armement première partie.
Photo 4: Armement suite.
Photo 5: Armement fin.
Photo 6: Position sur la vue N.
Photo 7: Déclenchement.
1=Came d'armement
2=Blocage de l'armement par un levier à bascule effacé par le déclenchement.
3=Levier qui empêche le déclenchement. Protection contre la double exposition et contre le déclenchement possible lors du chargement de la pellicule.
4=Levier poussoir de déclenchement.
Photo 1: Position sur la vue N°1.
Photo 2: Déclenchement.
Photo 3: Armement première partie.
Photo 4: Armement suite.
Photo 5: Armement fin.
Photo 6: Position sur la vue N.
Photo 7: Déclenchement.
