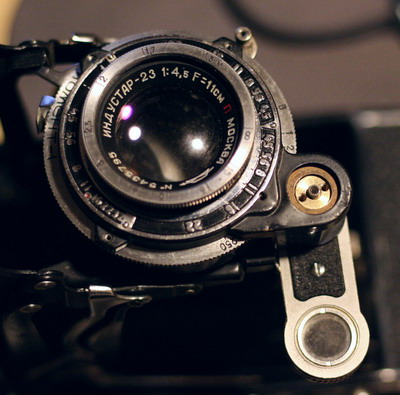

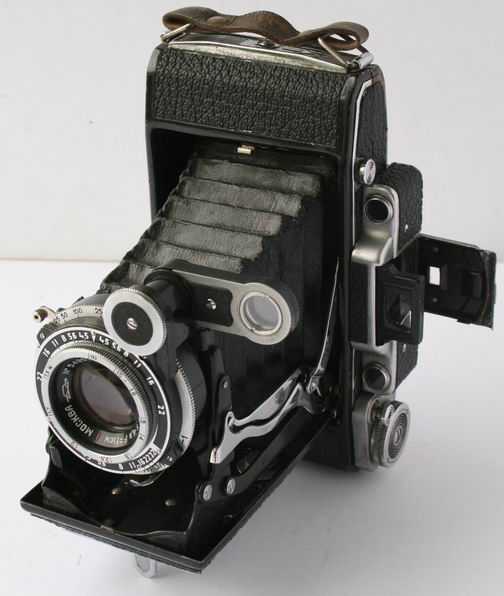

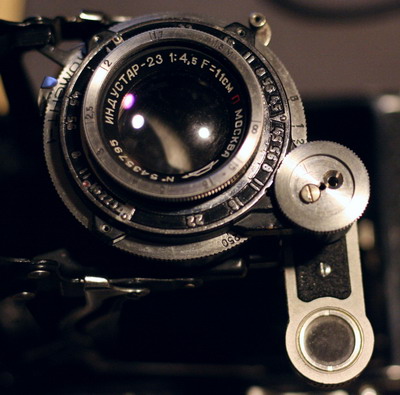

démonter et dégommer un obturateur Moment 23 de Moscou 4. Comme cet
appareil est la copie du Super Ikonta de Zeiss Ikon, ce tutoriel est
aussi valable pour cette famille d'appareils. Un jeux de tournevis très
fin s'impose, tous des plats. Et le plus petit ne doit faire que 1.5mm
de large à la tête.
La
première chose à faire est de démonter le bloc objectif obturateur.

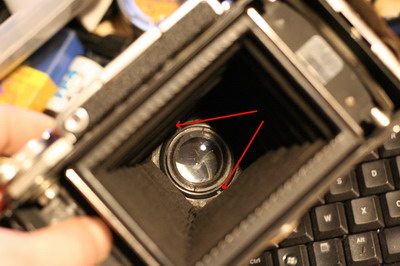

Pour cela il faut dévisser l'anneau à l'intérieur de la chambre de
prise de vue qui fixe ce bloc. L'idéal est de disposer d'un spanner
long, mais l'opération est faisable avec une pointe à marquer la tôle
de grande longueur. Il faut bien faire attention à ne pas percer le
soufflet. Voila

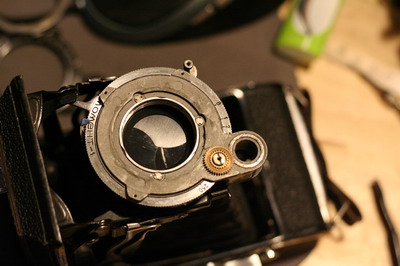

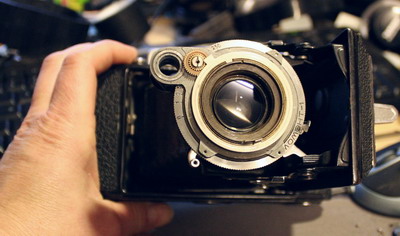

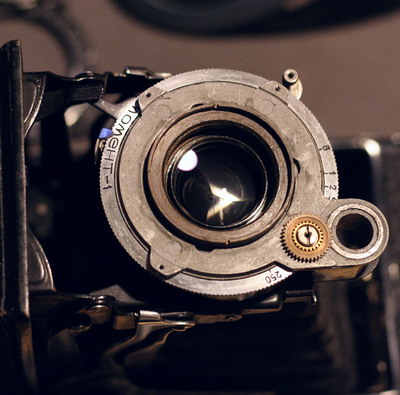

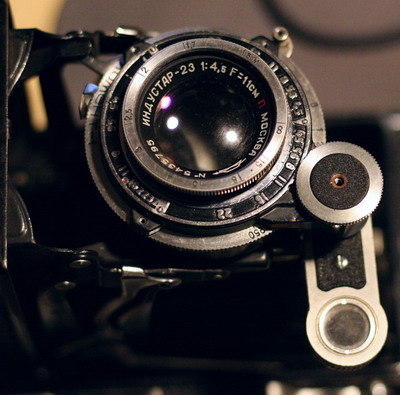

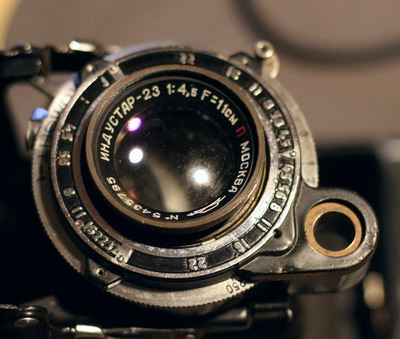

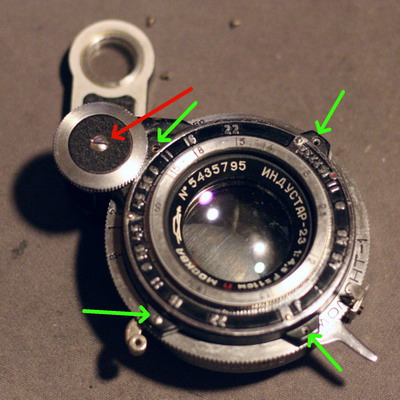

donc le bloc sorti. Il faut maintenant dévisser la vis (rouge) qui est
sur la roulette du télémètre et les 4 minuscules vis (vertes) qui
fixent le capot.
Ensuite

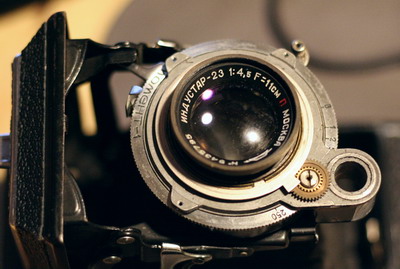

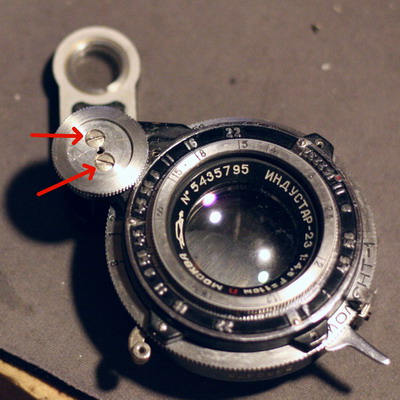

avec une pointe fine ou une lame, faire sauter l'enjoliveur noir qui
est au centre de la roulette du télémètre en glissant la pointe au
centre, entre l'enjoliveur et le métal. Dévisser les 2 grosses vis

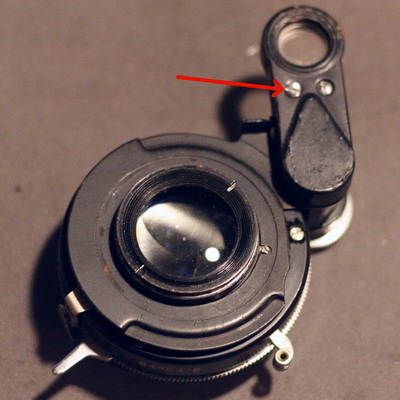

qui sont sous cet enjoliveur. A ce stade le télémètre est prêt à être
enlevé. Attention si vous ne marquez pas sa position, il vous faudra
refaire le réglage à l'infini au remontage.
Le démontage du capot arrière de télémètre est utile si vous avez les réglages à refaire. Seul la vis de gauche doit se retirer.

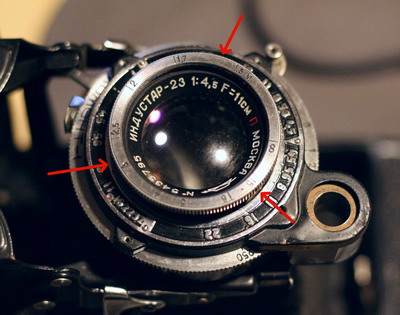

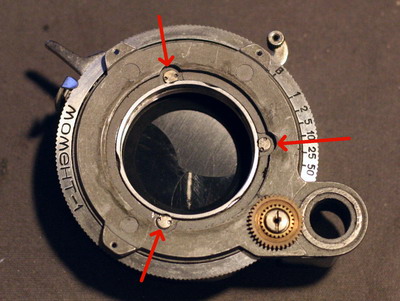

Dévisser
avec un tournevis très fin les 3 vis qui bloque la bague de distance de
l'objectif et retirez le. Cette bague comporte une encoche servant à
entrainer une couronne crantée qui fait tourner l'axe du télémètre.

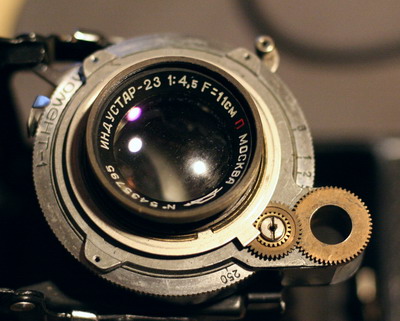

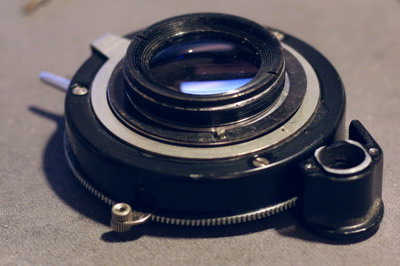

A
ce stade vous pouvez retirer le capot. Il faut récupérer l'engrenage
qui permet la mobilisation du télémètre pour le pas le perdre.

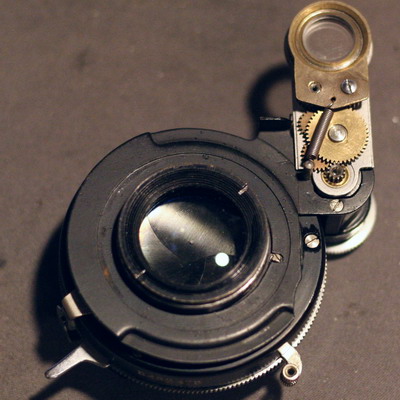

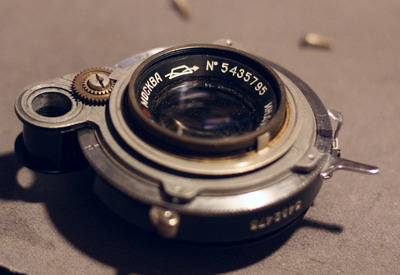

Là
la partie avant de l'objectif se dévisse à la main. Autour il y a une
couronne cranté qui sert à transmettre le mouvement entre l'optique et
le télémètre.Ensuite
dévisser la deuxième partie de l'optique avec un spanner. Sur
la photo en haut à gauche, la bague crantée d'entrainement du télémètre
possède un téton servant à l'empêcher d'accomplir plus d'un tour. Ce
téton se positionne en dessous du pignon d'entrainement et non au
dessus comme sur le cliché.De plus ce téton va buter sur la face
interne du capot, donc il faudra bien le positionner au remontage.
Retourner
l'objectif pour dévisser à la main la partie arrière de l'objectif.

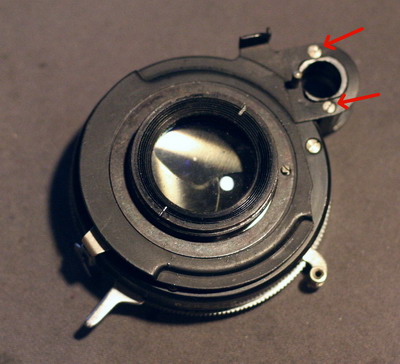

Après avoir retirer les 2 vis qui fixe le capot arrière (rouge). Sous le capot il y a une bague noire qui sert de cale, à ne pas oublier au remontage.

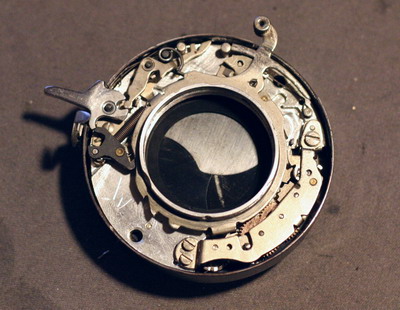

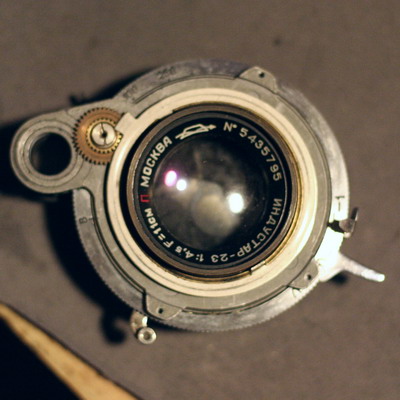

Voila

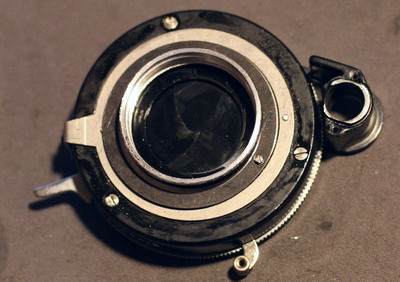

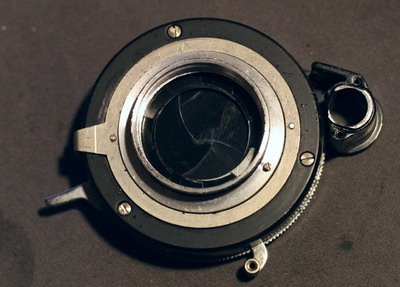

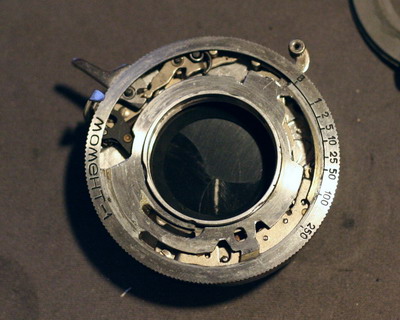

la partie de l'ouverture de l'obturateur. C'est une copie du Compur. Il
y a 3 vis à blocage (rouge) qui doivent être tournées d'un demi
tour pour pouvoir dégager la façade après une petite rotation.

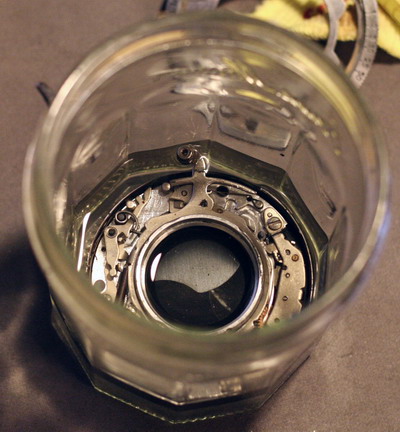

Voila l'obturateur est prêt à plonger pour quelques minutes dans de l'essence C.
