Le Goerz Dagor 6.8 de 1892
Objectif
extrêmement célèbre à l'époque. Très coté, plus même que les optiques
Zeiss. Est à l'origine d'une famille prolifique jusqu'à l'absorption de
Goerz par Zeiss en 1926. Angle
de 60°. La production continuera quelques temps chez Zeiss et
jusque après la seconde guerre mondiale chez Goerz aux États Unies, car
cette filiale était devenue indépendante en 1926. | Le Zeiss Protar 7.8 de 1893
Le
premier Protar est sorti en 1889, il avait 4 lentilles en 2 groupes. Il
est passé à 6 lentilles, asymétrique, puis symétrique utilisable en 2
parties. Angle de 60°. Zeiss avait attaqué le brevet de Goerz et avait
réussi à gagner en Allemagne mais pas ailleurs dans le monde. |
Le triplet de Taylor de 1893
Objectif
calculé par Denis Taylor et fabriqué dès l'année suivante par Cooke. Il
est toujours fabriqué. Il est à l'origine d'une grande famille

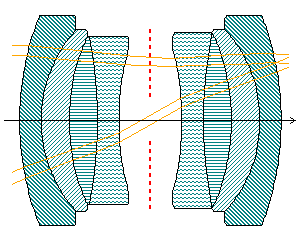

d'objectif économique comme les Trioplan, Novar, Apotar etc... Angle de 40°. | Le Zeiss Protar serie VII de 1895
Voila
le Protar symétrique utilisable avec les 2 groupes (angle de 60°) ou
seulement avec le groupe arrière (angle de 30°). C'est le modèle de base des
Symmar de Schneider Kreuznach du XXeme siècle. |
Le Zeiss Planar de 1897
Ouvert
à 3.3 pour un angle de 50°. Ne deviendra réellement apprécié qu'avec
les traitements anti-reflets à la fin des années 1930. Il y avait trop
de surfaces air-verre ce qui diminuait le contraste. | Le Zeiss Tessar de 1902
Ouvert
à 5.5 pour un angle de 40° à l'origine, ce sera le grand succès de
Zeiss, moins bon dans les angles que le Planar, son contraste était
meilleur car il avait moins de lentilles. |

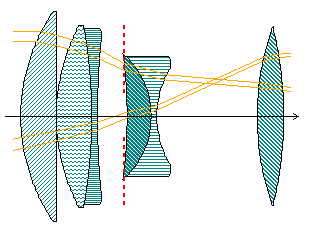

Le Ernemann Ernostar de 1922
Ouvert à 2 pour un angle de 30°, ce sera l'objectif rapide des années 1920-1930. | Le Zeiss Planar 1.4 de 1927
Angle de 30°. Le grand luxe, mais cher, cher... |
Le Schneider Angulon 6.8 de 1931
Angle de 70°. C'est un grand angle, que fait il ici?, bonne question, mais j'en avais envie. Cela dit regardez le, il ressemble beaucoup aux autre. De plus il a bonne réputation, et est très compact. | Le Boyer Saphir de 1931
Le
vaisseau amiral de la maison Boyer, décliné en diverses versions de 4 à
6 lentilles. Certains ont même une ouverture de f=1. Angle de 30 à 45°. |
Le Schneider Xenar 4.5 de 1931

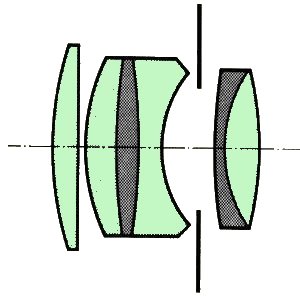

Formule proche du Tessar. Considéré comme meilleur par certains (par moi aussi) mais cela est très contesté. | Le Zeiss sonar f=2 de 1932
Descendante de l'ernostar, cette
optique à mobilisée 20 mathématiciens, pendant 2 ans, pour concevoir un
objectif léger, ouvert à 1.5 et moins cher que le Planar.Il est considéré comme un poil moins bon que celui là. |
Le Kodak Ektar de 1939
Angle
de 40° pour une ouverture de 1.9. Kodak n'a pas toujours fait du bas de
gamme. Cela a permis à l'industrie Américaine de trouver de bonnes
optiques non Allemandes pendant la guerre. Mais cela ne durera pas. | L'Angenieux f=1 de 1953
Modèle
M1 ayant équipé la sonde Ranger IV pour la cartographie de la lune en
1964. C'est un objectif de camera cinéma. Angle de 40°. Le must
de la production Française d'après guerre par une firme existant
toujours mais intégrée au sein d'un grand groupe d'électronique
militaire (Thales). |
L'optique la moins chère est du type ménisque, constitué d'une
seule lentille avec
un champ de 60° et une ouverture de f=11 (au mieux, le Wollaston de
Chevallier parfois monté sur les premières chambres de Daguerre avait une
ouverture maximale de f=16). Cette
optique est dotée d'un champ pas trop étroit mais n'est corrigé
d'aucune aberration géométrique et chromatique à pleine ouverture. Il
était donc
nécessaire pour avoir une image
correcte de diaphragmer beaucoup ou de placer différemment le
diaphragme. Plus il est placé en avant et plus l'astigmatisme est
corrigé mais plus la courbure de champ est importante et
inversement. Ce qui, couplé à la surface sensible
qui l'était très peu, donnait des temps de poses pouvant aller jusqu'à
la demi-heure au soleil. Ce type d'objectif extrêmement simple a équipé
nombres d'appareils jusqu'à nos jours, la plupart des Kodak, les
appareils jetables ainsi que les webcam et le téléphones portables. L'utilisation du plastique
rend ces optiques encore plus imbattable question coût, de plus
maintenant les ménisques sont asphériques ce qui corrige la plupart de
leurs défauts.

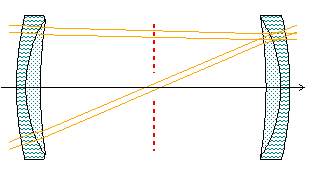

En
Ils
sont inventés au même moment par Steinhel (Aplanat) en Allemagne et par
Dallmeyer (rapid rectilinear) en Grande-Bretagne en
